محول التردد ذو الفلطية العالية

الصفحة الرئيسية » إعادة النظر » محول التردد ذو الفلطية العالية

هذا منتج يوقف لتزويد و لم يعد للبيع

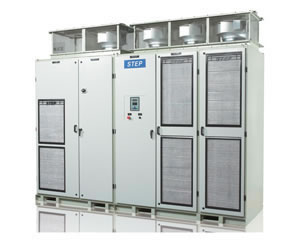

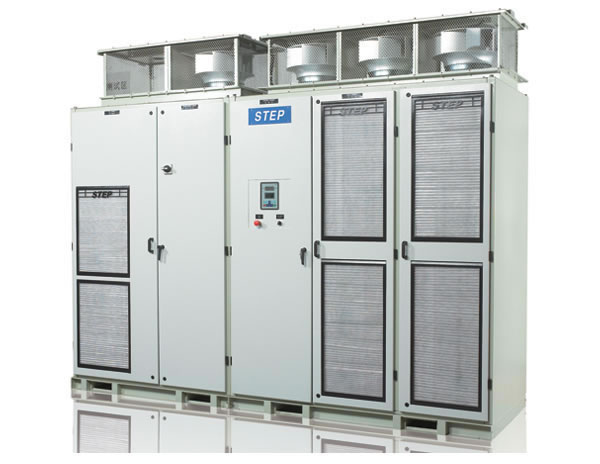

إن محولات التردد ذات الفلطية العالية AS800 هي محولات للتردد المتقلب IGBT، تتميز بتوفيرها للطاقة ومحافظتها على البيئة. وقد تم تصميمها اعتمادا على التكنلوجيا العالمية المتطورة في الميادين الإلكترونية، الكهربائية وميادين أجهزة التحكم في القوة الموجهة. إنها توفر أداء ممتازا للتحكم في المحرك، وتتمتع بقدرة كبيرة على التكيف مع مختلف الظروف البيئية، وذلك بفضل مجهوداتنا بغرض تحسين منتوجاتنا من محولات التردد ذات الفلطية العالية لكي تستجيب لمتطلبات السوق. ويتم استخدامها بشكل واسع من أجل التحكم في سرعة المحركات ذات الفلطية العالية، وبالتالي تحقيق تخفيض في استهلاك الطاقة. فلمحولات التردد ذات الفلطية العالية متطلبات قليلة بخصوص المحركات الكهربائية وكابلات التوصيل/ الوصل. وبالتالي، فآلة قديمة يمكن أن يتم التحكم فيها بواسطة هذه المحولات دون الحاجة إلى تغيير محركها الكهربائي.

تفاصيل حول محول التردد ذو الفلطية العالية
1 تتميز محولات التردد ذات الفلطية العالية بنموذجها المرن في التحكم. فمحول التردد تحت نموذج التحكم في القوة الموجهة بدون استشعار يساعد على تحقيق التحكم الثابت في سرعة المحرك، أما عندما يكون تحت نموذج التحكم في القوة الموجهة بالدارة الكهربائية المغلقة فيكون مثاليا من أجل التحكم في المحركات الكهربائية التي تتطلب مراقبة دقيقة لسرعتها أو تتطلب عزم دورانِ إقلاع كبير نسبيا.

2 بفضل التصميم الفريد من نوعه للملف الثانوي لمُحول تيار الدخل، يمكن لمحولات التردد ذات الفلطية العالية أن تخفض تلوث الإشعاع التوافقي التردد في أنظمة الطاقة الكهربائية. إنها تتوافق مع المتطلبات والممارسات المطلوبة من قبل الـ IEEE 519 للأنظمة التوافقية للتحكم في الطاقة الكهربائية. وفي نفس الوقت، فمحولات التردد لا تتطلب أي جهاز لتعويض عامل القدرة وأي جهاز للكبت التوافقي.

3 تأتي محولات التردد العالية الفلطية بفعالية ممتازة. فأولا، يخفض تيار الخرج ذو الموجة السينية بشكل كبير فقْد توافيات المحرك الفائقة. وفي نفس الوقت، يقدم المِلف الأساسي لمحول الدخل توافقيات فائقة منخفضة، وهو ما يضمن فعالية عالية لتشغيل النظام تصل إلى 97 بالمائة كحد أدنى. وبالإضافة إلى ذلك، لا تتطلب محولات التردد العالية الفلطية أي محوِّل للخرج، وهو الأمر الذي يساعد على تخفيض استهلاك الطاقة. ولا تتطلب كذلك أي تعويض لعامل القدرة، ولديها عامل قدرة عال يصل إلى 0.96 أو أكثر.

4 بفضل الـ IGBT العالية الفلطية 1700V، تتطلب محولات التردد العالية الفلطية أجزاء داخلية أقل، وهو الأمر الذي يحسن موثوقية النظام ويخفض نسبة الانقطاعات. مع العازل البصري الليفي فيما بين نظام التحكم ووحدة الطاقة، تقدم محولات التردد العالية الفلطية فعالية ممتازة لمقاومة التضارب، كما تقدم تشغيلا آمنا. وبالإضافة إلى ذلك، فقد تم تصميم هذه المحولات مع وظيفة الفحص الذاتي، وبالتالي فهي قادرة على إرسال تنبيهات عندما تكون هناك انقطاعات في التشغيل أو أي شذوذ. فهذا يضمن الموثوقية العالية للمنتوج.

5 إن منتوجاتنا من محولات التردد أيضا فعالة في استخدام الطاقة. وبتزويدها للمحركات الكهربائية بوظيفة إقلاع مرن، فهي تسمح لها بالإقلاع بكل سلاسة وبتيار إقلاع منخفض. وفي نفس الوقت، فهي تقدم للمراوح والمضخات، إلخ وظائف قيادة بسرعة متغيرة وذلك من أجل تخفيض استهلاك الطاقة.

استخدامات محول التردد ذي الفلطية العالية
إن محولات التردد ذات الفلطية العالية غير قابلة للاستخدام فقط من أجل التحميلات العادية كالمراوح، المضخات، أجهزة النقل، إلخ، بل قابلة للاستخدام أيضا من أجل المعدات التي تتطلب تحكما غالي الدقة في السرعة، وعزم دوران الإقلاع الكبير، كمعدات معالجة البلاستيك والمطاط، معدات معالجة المواد الغذائية، وغيرها. وعلى سبيل التوضيح، فمنتوجاتنا من معدات التردد العالية الفلطية باتت تستخدم بشكل واسع من أجل قيادة أنواع مختلفة من مضخات المياه، المراوح، أجهزة الضغط الهوائي، أجهزة النقل بالسير، إلخ، وذلك في صناعات وميادين كتوليد الطاقة الحرارية، توريد ومعالجة المياه، التعدين، إنتاج الإسمنت والخزف، التكييف الهوائي، وغيرها. ويتم استخدامها أيضا بشكل واسع في صناعات المود الغذائية ومعالجة البلاستيك والمطاط، وذلك من أجل قيادة آلات البثق، معدات الخلط، آلات الطحن/ السحق، ومعدات الفلترة، إلخ. ومحولات التردد العالية الفلطية أيضا مثالية من أجل الاستخدام في الصناعات الصيدلية، صناعة الورق والمختبرات من أجل قيادة المعدات ذات العلاقة.

المواصفات التقنية لمحول التردد ذي الفلطية العالية

الدخل قدرة محول التردد ذي الفلطية العالية 250-4000kw/315-5000KVA
فلطية الدخل 3.0/6.0/10.0kv
الخطأ المسموح به لفلطية الدخل عند الخرج المقدر، +/-15% من القيمة الإسمية
عامل طاقة الدخل 0.95، تتجاوز 20% من التحميل
الخرج فلطية الخرج 3.0/6.0/10.0KV
اندفاع تردد الخرج +/-0.5%
تحليل تردد الخرج 0.01HZ
معلمات (برامترات) جهاز التحكم نطاق السرعة 0.5-120HZ (مرتبط بالمحرك)، 0~200HZ تحت جهاز التحكم في القوة الموجهة
السعة القصوى للتحميل الزائد جهاز التحكم VF: 120%: 60s; 150%: 5s ; 200%: محمي بشكل فوري
جهاز التحكم في القوة الموجهة: 150%: 60s; 180%: 10s; 200% : 3s
المحرك الخاص: 200%: 60s; 300%: 3s (وفقا لمتطلبات التصميم لدى الزبائن)
طريقة التحكم جهاز التحكم VF، جهاز التحكم في القوة الموجهة
دقة التحكم +/-0.5% للتردد الأقصى
معلمات (برامترات) جهاز التحكم وقت التسريع/ التبطيء جهاز التحكم VF: 1~3200s;، جهاز التحكم في القوة الموجهة: 0.5~3200s (مرتبط بميزات القصور الذاتي للتحميل)
خرج/ دخل الإشارة قناتان للدخل التناظري، قناتان للخرج التناظري، 16 قناة للدخل الرقمي، 8 قنوات للخرج الرقمي (يمكن تمديدها وفقا لطلب المستخدم)
وظائف التحكم الأساسي الإقلاع المرن، التحكم في الهبوط الفوري للطاقة الكهربائية بدون توقف (عن الشغل)، التحكم في تسريع المنحنيات، التحويل المتزامن لتردد الطاقة (اختياري)، تردد الوثوب، مراقبة سرعة الدوران، شاشة عرض وقت التشغيل المتراكم، التنظيم الأوتوماتي للفلطية
الوظائف الأساسية للحماية حدود التيار الزائد، التيار الزائد، الفلطية الزائدة، الفلطية الناقصة، انقطاع التيار الكهربائي، شذوذ مروحة التبريد، خطأ التأريض، إلخ
الاتصال (اختياري) الليف البصري، devicenet، profibus-dp، modbus، الإثرنت، إلخ
الشاشة المناور OLED، الشاشة اللمسية LCD (اختياري)
محول الدخل العزل المستوى H
الهيكل الخزانة IP20, IP31
طريقة التبريد التبريد بالهواء القسري للمروحة العلوية
هيكل الخزانة الهيكل النصف المغلق للفولاذ المستقل، الصيانة الأمامية
الظروف البيئية درجة حرارة التشغيل 0~40 ℃
درجة حرارة التشغيل والنقل -20 ℃ -+70 ℃
الرطوبة <95%، اللاتكاثف
درجة الاهتزاز 0.5g
أماكن الاستخدام داخلية
الارتفاع خفض الاستطاعة مطلوب إذا تم تجاوز 1000 متر
التحميل القابل للاستخدام المروحة، المضخة، الضاغط، آلة التشكيل، الخلاط الداخلي، المحرض، إلخ.
