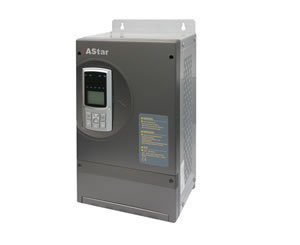

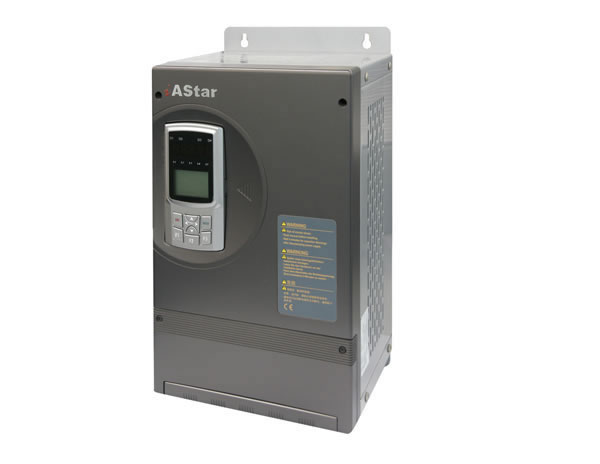

محول التردد للقوة الموجهة العامة

إن محولات التردد للقوة الموجهة العامة AS500 هي محولات للتردد تم تصميمها وتطويرها حديثا من أجل تلبية طلبات السوق. وتم تصميمها استنادا على التكنلوجيا المتطورة عالميا لجهاز التحكم في قوة التوجيه غير المستشعرة للسرعة، تكنلوجيا التحكم في قوة توجيه الدارة الكهربائية المغلوقة وتكنلوجيا التحكم في عزم الدوران. و محولات التردد لقوة التوجيه لا تقدم فقط أداء ممتازا على مستوى التحكم، بل تقدم أيضا موثوقية جيدة وقدرة كبيرة على التكيف مع البيئات المختلفة، كما أنه تم تصميمها وتصنيعها لتلبي حاجات الاستخدام المختلفة لدى الزبائن وحاجات الصناعات المختلفة.

وبتصميمها اعتمادا على التكنلوجيات المتطورة لجهاز القيادة، فمحولات التردد لقوة التوجيه قادرة على التحكم في الأنواع المختلفة من المحركات الكهربائية كالمحركات التقليدية أوالمحركات اللاتزامنية، محركات السحب المتزامنة المغناطيسية، المحركات المتزامنة المغناطيسية الدائمة، المحركات المؤازرة المتزامنة المغناطيسية الدائمة، وغيرها. وبفضل هذا، فلمحولات التردد لقوة التوجيه نطاق واسع من الاستخدامات، ويتم استخدامه بشكل واسع من أجل التحكم في السلالم المتحركة، مضخات المياه، معدات الطباعة والصباغة، آلات صناعة النسيج، معدات معالجة البلاستيك والمواد الكيماوية، معدات التعدين، المعدات البترولية، إلخ. ومن أجل التوضيح أكثر، فإنه يمكن استخدامها بغرض التحكم في التوتر المستمر، التحكم في توفير الطاقة داخل آلات حقن البلاستيك، التحكم في المعالجة PID، وغيرها.

وتتميز ، أيضا، محولات التردد لقوة التوجيه بهيكل ذي تصميم فريد من نوعه. إن لديها هيكلا مدمجا، نطاق فلطية دخل واسعة، أنابيب هوائية مستقلة، وظيفة الكشف الأوتوماتي عندما يتم إشعالها، ومقاومة عالية للمياه، الغبار والصدمات. وبالإضافة إلى ذلك، تتميز محولات التردد لقوة التوجيه بوظائف الحماية الكاملة والتي تتضمن حماية طرف التوصيل، التنبيه على الحرارة الزائدة، حماية الآلة، وغيرها من الوظائف.

في ظل أنماط التحكم المختلفة، تسمح منتوجاتنا من محولات التردد لقوة التوجيه للمحركات الكهربائية بأن تتوفر على عزم دوران مختلف أثناء الإقلاع، نطاق سرعة مختلف، ودقة استقرار سرعة مختلفة، إلخ. وفيما يلي التفاصيل حول هذا الأمر:
1 طريقة التحكم V/F
عزم دوران الإقلاع: 0.50Hz، عزم الدوران المقدر 180%
نطاق تنظيم السرعة: 1:100
دقة استقرار السرعة: ±0.5%

2 طريقة التحكم في قوة توجيه الدارة الكهربائية المفتوحة
عزم دوران الإقلاع: 0.20Hz، عزم الدوران المقدر 180%
نطاق تنظيم السرعة: 1:200
عزم دوران الإقلاع: ±0.2%

3 طريقة التحكم في قوة توجيه الدارة الكهربائية المغلوقة
عزم دوران الإقلاع: 0.00Hz، عزم الدوران المقدر 200%
نطاق تنظيم السرعة: 1:1000
عزم دوران الإقلاع: ±0.02%

4 طريقة التحكم في عزم الدروان
تقوم محولات التردد للقوة الموجهة بالتحول المباشر فيما بين طريقة التحكم في عزم الدوران وطريقة التحكم في السرعة. ودقة عزم الدوران هي ±5%، ووقت الاستجابة هي أقل من 10ms.

المواصفات التقنية لمحول التردد للقوة الموجهة

الدخل الفلطية المقدرة 380v~460v(-15%~+10%)، توريد الطاقة بثلاثة أطوار
220v~240v اختياري، توريد الطاقة بثلاثة أطوار
التردد المقدر 50/60HZ
نطاق تبدل الفلطية المسموح به عدم توازن الفلطية ≤3%، تقلب التردد المسموح به: ±5%
الانخفاضات المفاجئة للفلطية الحماية ضد الفلطية الناقصة متاحة في 15ms، عندما يكون هناك توريد الطاقة AC 380v~460v بثلاثة أطوار، وفلطية الدخل أقل من AC300V
الخرج الفلطية الأطوار الثلاثة من 0 إلى فلطية الدخل المقدرة
نطاق التردد جهاز التحكم V/F: 0.00~300.00HZ جهاز التحكم في القوة الموجهة: 0.00~120hz
سعة التحميل الزائد 150%، دقيقة واحدة 180%, 3s,
200%, 0.5s
الفعالية (التحميل الكامل) 7.5kw وأدنى ≧ 93%
45kw وأدنى ≧ 95%
55kw وأدنى ≧ 98%
دقة تردد الخرج ±0.01% (السيطرة الرقمية، -10~45℃)
±0.01% (التعليمات التناظرية، 25±10C)
الدخل/ الخرج الرقمي الدخل الرقمي 8 قنوات، يمكن أن تحدد وظيفة الدخل من قبل المستخدم
دخل التردد النبضي قناتان
تردد الدخل الأقصى: 0~50HZ
خرج المُجمع المفتوح قناتان
يمكن أن تحدد وظيفة الخرج من قبل المستخدم
خرج المُرحل 4 قنوات، يفتح ويغلق بشكل طبيعي، مقاومة التلامس: 5A 250VAC أو5A 30 VDC، وظيفة الخرج يمكن تحديدها من قبل المستخدم
خرج التردد النبضي قناة واحدة، خرج الإشارة النبضية المربعة للمُجمع المفتوح 0~50kHZ، قابل للبرمجة
الدخل /الخرج التناظري دخل الفلطية التناظرية قناتان، -10~+10 VDC أو0~+10 VDC، الدقة 0.1%
دخل التيار التناظري قناة واحدة، 0~20mA، الدقة 0.1%
خرج الفلطية التناظرية قناتان، -10~+10 VDC، الدقة 0.1%
فلطية مقياس فرق الجهد الكهربائي تقدم توريد الطاقة +10 VDCمن أجل السرعة المضبوطة لمقياس فرق الجهد الكهربائي (الحد الأقصى 25mA)
دخل جهاز فك الرموز توريد الطاقة PG 5v, 12v, 300mA
نوع الإشارة PG المُجمع المفتوح، دفع/ سحب، التفاضل، SIN/COS، المستبين (جهاز الاستبانة)، النوع الأساسي endat
خرج مقسِّم تردد البطاقة PG الـ OA والـ OB المتعامد، معامل التردد المُقسم 1-128
مميزات الحماية تردد تيار الحامل 2~16kHZ، يمكن تعديل تردد تيار الحامل بشكل أوتوماتي وفقا لمميزات التحميل
تحليل التيار المضبوط بشكل مسبق 0.01hz (التعليمات الرقمية) ±0.06hz/120hz التعليمات التناظرية 11bit + غير موقعة)
قناة السيطرة على العمليات لوحة التشغيل، طرف توصيل التحكم، الاتصال
طرق إسناد التردد المتعدد لوحة التشغيل، أطراف التوصيل الرقمية/ التناظرية، طريقة الاتصال ووظيفة الأداء
تعزيز عزم الدوران التعزيز الأوتوماتي لعزم الدوران، التعزيز اليدوي لعزم الدوران
المنحنى V/F المنحنى V/F المحدد من قبل المستخدم، المنحنى الخطي V/F، و 5 أنواع من المنحنيات المتميزة بتخفيض لعزم الدوران
التنظيم الأوتوماتي للفلطية (AVR) إن نسبة التحميل لإشارة الخرج PWM قابلة للتعديل أوتوماتيا وفقا لتقلب فلطية المُوصل، وذلك من أجل الحد من تقلبات فلطية الخرج والتي تتسبب فيها الفلطية غير المستقرة للشبكة الكهربائية.
التخلص الفوري من هبوط الطاقة في وقت الهبوط الفوري في الطاقة، فجهاز التحكم في فلطية المُوصل متاح وذلك من أجل تحقيق التشغيل بشكل مستمر.
قدرة الفرملة الدينامية وحدة الفرملة المدمجة من أجل محول التردد للقوة الموجهة بـ 110kw وأقل من هذا المستوى
وتستخدم المحولات الأخرى مقاوم الفرملة الخارجي
قدرة الفرملة DC تيارا لفرملة: التيار المقدر 0.0~150.0%
وقت الفرملة DC :0.0~30.0s
الوظائف الفريدة من نوعها وظيفة نسخ المعلمات (البرامترات) يمكن للوحة التشغيل المعيارية أن تحقق تنزيل، تحميل وعرض تطور عملية النسخ. يمكن للمستخدم أن يختار تحميل وظيفة التحريم من أجل تجنب أن تكتب المعلمات (البرامترات) بشكل زائد
العملية PID من أجل جهاز التحكم ذي الدارة الكهربائية المغلوقة لتقلب العملية
التحكم في عزم الدوران يمكن تحقيق التحول فيما بين التحكم في عزم الدوران والتحكم في السرعة عبر أطراف التوصيل طرق مختلفة لعزم الدورات
وظائف التحكم في الوضعية والآلية المؤازرة إن المحولات العكسية للقوة الموجهة قادرة على تحقيق تثبيتٍ لوضعية السرعة الصفرية بدقة
المُوصل العادي DC يمكن للمحولات العكسية للقوة الموجهة أن تزود بالطاقة بواسطة المُوصل العادي DC
الاختبار الذاتي للإشعال إن المحولات العكسية للقوة الموجهة قادرة على الكشف الأوتوماتي للإشعال للدارات الكهربائية الداخلية والخارجية، من ضمنها تأريض المحرك، الخرج غير الطبيعي لتوريد الطاقة +10v، الدخل التناظري غير الطبيعي، والانفصال
حماية المحرك حماية قفل الدوار
حماية المحرك من التحميل الزائد
حماية المحرك من التسخين الزائد (PTC)
حماية حدود السرعة
حماية حدود عزم الدوران
حماية المحول العكسي للقوة الموجهة حدود تيار الخرج ظروف البيئة الموقع ركبوا المحول العكسي للقوة الموجهة بشكل عمودي في خزانة كهرياة مُهواة بشكل جيد، ولا يسمح بتركيبه في وضعية أفقية أو في أي وضعية أخرى. فوسيط التدبريد لديه هو الهواء. ركبوه في بيئة لا يكون فيها معرضا بشكل مباشر لأشعة الشمس، الغبار، الغاز الأكّال، الغاز القابل للاحتراق، رذاذ الزيت، البخار وقطرات الماء.
حدود عزم الدوران درجة الحرارة المحيطة -10~+40℃
التحميل الزائد لجهاز القيادة خفض استطاعة درجة الحرارة >40℃، لكل ارتفاع بـ 1℃، يخفض تيار الخرج المقدر بـ 1%، 50℃ كأقصى تقدير
التحميل الزائد لـ IGBT الارتفاع 1000m
الفلطلية الناقصة/ الفلطية الزائدة لطاقة الدخل خفض استطاعة الارتفاع >1000m، في كل زيادة في الارتفاع بـ 100 متر، ينخفض تيار الخرج بـ 1% (3000 متر كحد أقصى)
الفلطلية الناقصة/ الفلطية الزائدة للمُوصِّل DC الرطوبة المحيطة 5~95%، اللاتكاثف
التسخين الزائد IGBT الاهتزاز 3.5m/S2, 2~9HZ;
10m/s2, 9~120HZ
التسخين الزائد للمشعاع درجة حرارة التخزين -40~+70%
انقطاع الطاقة درجة الحماية IP20
شذوذ خرج الطاقة +10v
فقْد إشارة الدخل التناظري (فقْد القيمة المرجعية للسرعة)
الاتصال غير الطبيعي
أشياء أخرى طريقة التبريد التبريد بالهواء القسري
طريقة التركيب في الخزانة
الشواهد CE
الدخل المقدر نموذج القيادة تيار الخرج المقدر (A) المحرك القابل للاستخدام (kw) التحميل الزائد 120% دقيقة واحدة (A)
200~240V AS500 2T01P5 6 1.5 9
AS500 2T02P2 9 2.2 14
AS500 2T03P7 14 3.7 22
380~460V AS500 4T02P2 6 2.2 9
AS500 4T0003 7 3 11
AS500 4T0004 9 4 14
AS500 4T05P5 13 5.5 20
AS500 4T07P5 18 7.5 27
AS500 4T0011 27 11 40
AS500 4T0015 34 15 51
AS160 4T18P5 41 18.5 62
AS160 4T0022 48 22 72
AS160 4T0030 65 30 98
AS160 4T0037 80 37 120
AS160 4T0045 97 45 146
AS160 4T0055 128 55 192
AS160 4T0075 165 75 248
AS160 4T0090 195 90 292
AS160 4T0110 240 110 360
AS160 4T0132 270 132 405
AS160 4T0160 302 160 453
AS160 4T0185 352 185 528
AS160 4T0200 390 200 585
AS160 4T0220 426 220 639
AS160 4T0280 520 280 780
AS160 4T0315 585 315 877
AS160 4T0335 650 355 975
AS160 4T0400 740 400 1110

ملاحظة: كما بالنسبة لمحولات التردد للقوة الموجهة والمحرك AC بأربعة أقطاب (1500 دورة/ دقيقة) بمستوى فلطية وطاقة عاليين، فالرجاء الاتصال بالشركة STEP. افحصوا لوحة اسم المحرك للتأكد من أن محول التردد للقوة الموجهة الذي تم اختياره ملائم للمحرك.
