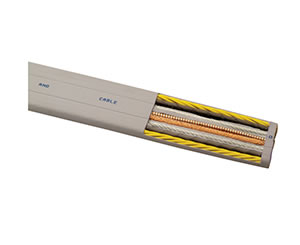

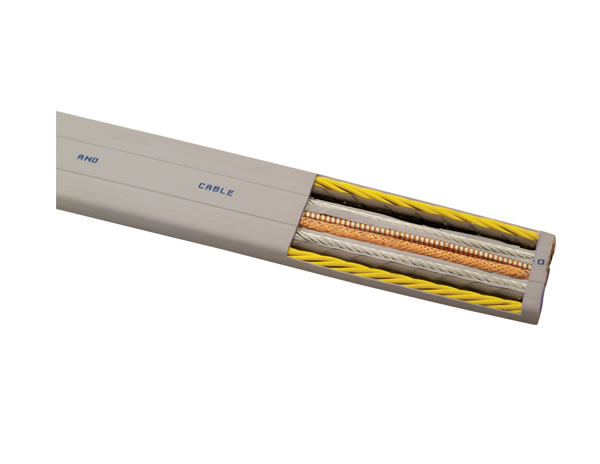

كابل مصعد مخصص

إن كابل المصعد المخصص ليس لديه نموذج أو مواصفات ثابتة. يمكن أن يتم تصميمه و تصنيعه طبقاً لمتطلبات العملاء ليكون لديه بعض الوظائف الخاصة الذي يعمل كعبارة عن كابل محوري، كابل سمعي أو فيديو، كابل ألياف بصرية، كابل الطاقة لمكيف الهواء، إلخ.

تعليمات تركيب الكابل
1. تأكد أن كل المعدات الموجودة داخل خزانة لوحة التحكم متصلة بالأرض بشكل صحيح. و يجب إتصال السلك الأرضي السميك و القصير بالقضيب الأرضي أو النقطة الأرضية المناسبة.
2. إن الكابل يستخدم عادةً موصل كهربائي مسطح (مثل شبكة معدنية) والتي تكون لديها معاوقة كهربائية منخفضة تحت نقل الطاقة ذات التردد العالي.
3. يجب تغطية كابل الطاقة من أجل منع إشعاع و نقل الموجة الكهرومغناطيسية. في نفس الوقت، المعاوقة النقل للطبقة الغطاء يجب أن تأخذ في الإعتبار.
4. إن كابل التحكم يجب أن يستخدم كابل غطاء مزدوج ملتوي لذلك يمكن تقليل التداخل بين أسلاك النقل الناتج بسبب الإقتران الكهرومغناطيسي. إن كابل المصعد المخصص المصنوع بتكنولوجيا متقدمة سوف يكون لديه مسافة إلتواء متساوية، وبالتالي جعل التداخل بين أزواج الأسلاك أضعف.
5. إن سلك نقل الإشارة التناظرية يجب أن تكون كابل زوجي ملتوي مغطى مزدوج. يجب أن يتم نقل الإشارات التناظرية المختلفة عن طريق أسلاك منفصلة بطبقات غطاء مستقلة من أجل تقليل التداخل بين أسلاك النقل.
6. إن سلك نقل الإشارة الرقمية ذات الجهد الكهربائي المنخفض يمكن أن كابل زوجي ملتوي مغطى مزدوج أو كابل زوجي ملتوي مغطى مفرد. في حين أن الكابل الزوجي الملتوي المغطى المزدوج هو أفضل إختيار.

تعليمات ترتيب السلك
1. يجب نقل الإشارة الرقمية و الإشارة التناظرية عن طريق أسلاك منفصلة. لا تقوم بإستخدام نفس الكابل من أجل نقل إشارات 115/230V/AC و 24V/DC.
2. يجب أن يتم ترتيب كابل الطاقة بشكل منفصل من كابلات المصعد الآخرى بحد أدنى للمسافة الزمنية 500mm و لا يجب أن ترتيبه في خط متوازي مع الكابلات الآخرى في مسافة طويلة.
3. إذا تقاطع كابل التحكم و كابل الطاقة بعضهم البعض، فيجب أن يتم ترتيبهم بالزاوية الصحيحة. يجب أن يتم فصل السلك الأرضي لنظام الطاقة و سلك نظام التحكم. في نفس الوقت، يجب أن يتم تثبيت طبقة غطاء كابل الطاقة و الكابل التحكم على لوحة التركيب.

المعلمات الرئيسية
معيار المنتج:
كابل المصعد: GB5023.6-2008 (IEC227-6) و CNCA-01C-002: 2007
كابل الفيديو: GB/T14864-1993
كابل الإتصالات: YD/T322-1984
كابل بصري للإتصالات: YD/T1258-2003
نموذج الكابل: TVVBP; TVVBPG; TVVBG-O; TVVBPG-O
الجهد الكهربائي: 300/500V
نوع الكابل: كابل تنقل أو تحرك المصعد بوحدات بصرية، فيديو، إتصالات
درجة حرارة التشغيل: -0℃~40℃ (الحد الأقصى لدرجات الحرارة المسموح بها للموصل الكهربائي تكون 70℃)

فئة الموصل الكهربائي: فئة 5
مادة الموصل الكهربائي: سلك نحاس ناعم لاهوائي
مواد العزل: مادة عزل ناعمة PVC الخالية من الرصاص ذات الجودة العالية
لون مركز العزل: العديد من الألوان بأرقام مطبوعة
اللون و مواد الغطاء: PVC المطاط الخالي من الرصاص و المقاوم للبرد ذو الجودة العالية، اللون الرمادي (أو الأسود)
إختبار الحريق: يتوافق مع متطلبات إختبار الحريق العمودي لكابل مفرد المخصص عن طريق IEC60332-1.
مقاومة DC للموصل الكهربائي عند 20℃: تتوافق مع GB/T3956-1997 (IEC228)
مقاومة العزل عند 70℃: تتوافق مع GB5023.6-2008(IEC227-6) و CNCA-01C-002: 2007
إختبار تحمل الجهد الكهربائي للمنتج النهائي: 300/500V: 2.0KV(AC)/5min، عدم حدوث إنهيار

الموصفات الميكانيكية للمنتج النهائي:
طول التعليق: ≤80m
إرتفاع الحركة أو التنقل: ≤160m
السرعة المُقدرة: ≤4.0m/s
قطر الإنحناء: ≤700mm
الحد الأدنى لقطر الإنحناء: 8 مرات من سمك الكابل
إختبار المرونة: > 30,000 مرة (عدم حدوث دائرة كهربائية قصيرة أو دائرة كهربائية معطلة لمركز العزل)
أداء البيئة الخالية من الرصاص: إن محتوى العناصر المعدنية الثقيلة الموجودة في منتجنا كابل المصعد المخصص تتوافق تماماً مع مواصفات EU RoHS.

ملاحظة: عندما نكون السرعة المُقدرة في نطاق 4.0m/s-10.0m/s و طول التعليق يتجاوز 80m، فيجب إضافة سلك ألياف أو سلك فولاذي مجلف للكابل. يجب تركيب الكابل بمكونات مقوية.
