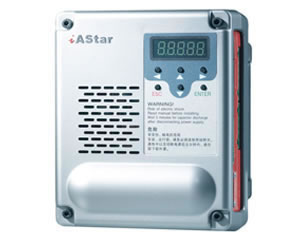

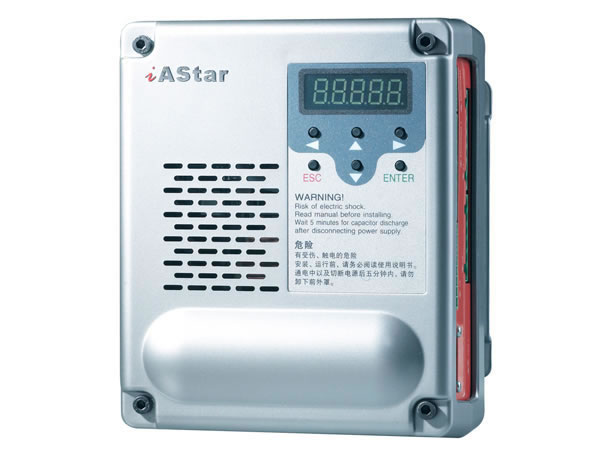

محول التردد لأبواب المصاعد

إن محولات التردد لأبواب المصاعد iAStar-S2، كما يشير إلى ذلك اسمها، هي محولات للتردد تم تصميمها خصيصا من أجل التحكم في أبواب المصاعد وفي الأنواع الأخرى من الأبواب الأوتوماتية. إنه تم تصميمها اعتمادا على تكنلوجيا التحكم في القوة الموجهة وتكنلوجيا التحكم V/F، وتتميز بهيكلها العقلاني والمندمج، بحجمها الصغير، بشبكة الأسلاك البسيطة لديها، وباختبارها السهل، إلخ. ويمكن للمستخدمين أيضا اختيار محولات التردد لأبواب المصاعد بالمعلمات (البرامترات) التي تلائم أبوابهم، وبالتالي بإمكانهم تفادي اختبارات صلاحية الجهاز للاستخدام في عين المكان. وأثناء التصميم، فإننا نعطي الأهمية القصوى لطلبات الاستخدام المختلفة لدى المستخدمين النهائيين، وبالتالي، فلمنتوجاتنا من محولات التردد لأبواب المصاعد وظائف متعددة، وتتميز باستخدامها السهل وبالمعايير العالية لسلامة التشغيل لديها.

وفيما يلي بعض التفاصيل حول مزايا تصميم ووظائف محولات التردد لأبواب المصاعد:
1. يسمح كل من التصميم الذكي لجهاز وحدة الطاقة (IPM) ونظام التحكم الأوتوماتي لمحولات التردد للمصاعد بالاشتغال بشكل مستقر وثابت. ويضمن الموَصِّل CAN السرعة العالية، والتبادل الآمن والموثوق به للبيانات. وبالإضافة إلى ذلك، يسمح كل من نطاق دخل الفلطية الواسع والوظيفة الأوتوماتية لتنظيم الفلطية باستخدام محولات التردد هذه في مختلف البيئات القاسية.

2. تم تصميم محولات التردد للمصاعد بقدرة تعويضٍ لعزم الدوران قابلةٍ للتعديل. وبالتالي، فهي قابلة للاستخدام من أجل أباب ذات أوزان مختلفة. ويضمن التصميم أيضا فتْح ةغلْق الأبواب بشكل لطيف (غير قوي)، وبالتالي فهو يضمن سلامة مستخدمي المصاعد سواء أثناء الدخول إليه أو الخروج منه. وفي نفس الوقت، فلمحولات التردد لأبواب المصاعد وظائف متعددة لحماية السلامة، وكذا وظيفة حماية مستخدمي المصاعد من العلْق داخلها.

3. إن لمنتوجاتنا من محولات التردد للمصاعد قدرة للتعرف الذاتي على عرض الأبواب، جهازا اختياريا للتحكم PI، تحليلا للتردد الذي يصل إلى 0.01Hz، ويمكن ضبط وتعديل عزم دوران كبح الباب المفتوح والباب المغلوق بشكل مستقل. وبالتالي، فإنه يتم تقديمها بأداء مُحسَّن لتعديل سرعة الباب ودقة مُحسَّنة كذلك للموضعة.

4. إن لمحولات التردد لأبواب المصاعد 60 مَعْلمة (برامترا) قابلة للضبط القبلي، من بينها المعلمات الوظيفية، معلمات المحرك، معلمات غلق وفتح الباب، معلمات الـ PI، معلمات التحكم ومعلمات الكشف عن الانقطاعات، إلخ. عبر الضبط الكسبق وتعديل معلمات فتح وغلق أبواب المصاعد، كمعلمة التسريع، معلمة التبطيء، إلخ يمكن لمعلمات التردد لأبواب المصاعد هذه أن تقدم منحنى مثاليا لتشغيل النظام. وبالتالي، يتم ضمان التشغيل بضجيج منخفض كما يتم ضمان الصيانة المنخفضة.

5. تدعم محولات التردد لأبواب المصاعد STEP سواء في جهاز التحكم في جهاز فك الرموز أو جهاز التحكم في طرف التوصيل encoderless. فأنواع خرْج جهاز الترميز الملائم هي المُجمِّع المفتوح، سحب/ دفْع والنوع التفاضلي.

المميزات الرئيسية
1. على أساس المتطلبات المتعلقة بأداء التحكم بباب المصعد ، عاكس باب المصعد يتخذ التحكم بالموجه و تكنولوجيا التحكم بـ V/F . معلمات PI القابل للتعيين . مع درجة وضوح للتردد تصل حتى 0.01Hz ، أداء التحكم بالسرعة و دقة التموقع لمشغل الباب تكون مطورة بموجب ذلك .
2. الـ IPM ، معاً مع تكنولوجيا التحكم المتطورة ، تستخدم لعملية ثابتة و موثوقة لعاكس باب المصعد .
3. مصمم مع مجال إدخال فولتية واسع و وظيفة ضبط تلقائي للفولتية، هذا المنتج مناسب للتطبيقات في البيئات القاسية .
4. مجاميع متنوعة للمعلمات يمكن ضبطها لمنحنى العملية .
5. لحظة إنفعال الثابتة لفتح و غلق الباب .
6. قدرة تعويض للحظة الإنفعال قابلة للضبط تجعل من عاكس باب المصعد مناسب لصفيحة الباب بمختلف الأوزان ، ليؤكد فتح و غلق ناعم للباب و كذلك سلامة الركاب .
7. وظيفة قدرة التعلم الثاتي لعرض الباب تنتج عملية مناسبة لباب المصعد .
8. عاكس باب مصعدنا مصمم بوظائف حماية عديدة ، مثل حماية من الإنفعال الزائد ، حماية ضد القبض، وظيفة قفل الدوار و قفل الباب ، و غيرها .
9. إتصالات CAN تضمن سرعة عالية ، و نقل موثوق للبيانات .

المواصفات التقنية لمحول التردد لأبواب المصاعد

البند المؤشر التقني
الدخل الفلطية الدارة الفريدة، 220VAC ( ± 10%)
التردد 50~60Hz ( ± 5%)
الخرج السعة القصوى (kVA) 1.0kVA
تيار الخرج [A] 2.0A
التردد 0~50Hz
الفلطية 0~220VAC ، ثلاث دارات
قدرة المحرك HP 0.5
kW ≤0.4kW
جهاز التحكم نمط التحكم جهاز التحكم في القوة الموجهة، جهاز التحكم V/F
دقة التردد 0.01% للتردد الأقصى للخرج
القدرة على التحميل الزائد 120% من التيار المقدر: دقيقة واحدة
200% من التيار المقدر: 0.5 ثانية
تعويض عزم الدوران تعويض عزم الدوران اليدوي (0~40%)
وظيفة التشغيل السيطرة على التشغيل لوحة المفاتيح/ طرفيات التوصيل/ CAN-BUS
تكوين المعلمات (البرامترات) المناور/ PC
إشارة الإقلاع فتْح الباب/ غلْق الباب/ غلق الباب بسرعة منخفضة
خطأ التشغيل تصحيح الخطأ التصحيح الأوتوماتي للخطإ عندما تكون وظائف الحماية متاحة
إشارة الخرج إشارة الخرج في التشغيل إشارة الخطإ، إشارة الإقفال الدوار لغلق الباب، إشارة فتح/ غلق الباب في الوضع
طرفيات توصيل الدخل فتح الباب (A1/A2/A3) الدخل المعزول البصري الإلكتروني
غلق الباب (A1/A2/A3)
غلق الباب بسرعة منخفضة
(A1/A2/A3)
فتح الباب في الوضع
(A2/A3)
غلق الباب في الوضع
(A2/A3)
فتح الباب، بسرعة مبطَّأة
(A2/A3)
غلق الباب، بسرعة مبطَّأة
(A2/A3)
طرفيات توصيل الخرج مُرحِّل فتح الباب Relay-output, 5A 250VAC/3A 30VDC
مرحلَا غلق الباب
3 مرحلات للإقفال الدور لغلق الباب
جهاز الترميز 1 A, B, 0V, +24V
(تدعم فقط النوع A1 و A2)
السطح البيني للخرج: دفع/ سحب، المُجمِّع المفتوح
جهاز الترميز 2 A, B, 0V, +12V
(تدعم فقط النوع A3)
السطح البيني للدخل: دفع/ سحب، المُجمِّع المفتوح
جهاز الترميز 3 A+, A-, B+, B-, 0V, +%V
(تدعم فقط النوع A1)
لسطح البيني للدخل: التفاوت
فتحة الاتصال فتحة المُوصِّل CAN
وظائف الحماية حماية المحول العكسي خطأ الأجهزة IPM، المفتاح الكهربائي/ المقلاد A/D، الفلطية الزائدة (Vdc ≥400V)، الفلطية الناقصة (Vdc ≤180V) التسخين الزائد لمحولات التردد، التيار الزائد ≥1.21e: 60 ثانية، ≥21e: 0.5 ثانية، فالمدة في تناسب معكوس مع التيار)، التحميل الزائد لمحرك، انفصال جهاز الترميز، EEROM، وظائف حماية الطرفية من الأضرار (10 وظائف حماية في المجموع)
هبوط الفلطية أقل من 15ms: تشتغل بشكل مستمر
الشاشة معلومات حول حالة التشغيل تيار الخرْج، الفلطية DC-BUS، حالة طرفية الخرْج والدخْل
معلومات حول الأخطاء يمكن أن يتم عرض معلومات أخطاء محول التردد عندما تكون وظائف الحماية متاحة وفعالة
الوزن 1.5kg
طريقة التبريد التبريد الطبيعي
