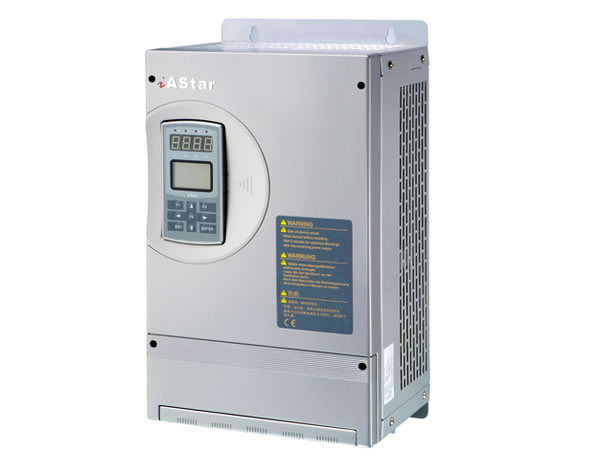

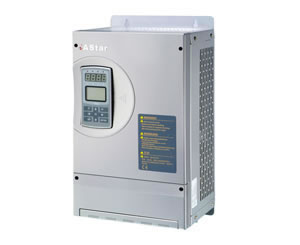

محول التردد للمصعد
AS320
عرض الفيديو

إن محولات التردد للمصعد AS320 هي نوع من محولات التردد التي تم تطويرها حديثا خصيصا من أجل المصاعد. وتم تصميمها مع الـ 32-bit MPU لتشغيل المحرك، الجهاز المنطقي القابل للبرمجة ذو الأداء المعقد (CPLD)، ووحدة قياس الطاقة المتطورة.

و يتم، في نفس الوقت، تصميم محولات التردد للمصاعد استنادا على التكنلوجيا العالمية المتطورة للجهاز المغلق للتحكم في القوة الموجهة للدارة (الكهربائية) الكاملة، وتدعم مختلف أنماط التحكم من ضمنها جهاز التحكم V/F، جهاز التحكم في القوة الموجهة بدون استشعار، وأنماط التحكم في عزم الدوران. وبإدماجها لمميزات تحميل الطاقة العالي، تسمح محولات التردد هذه للمصاعد بالاشتغال بفعالية، بسلاسة وثبات، وتمنح لمستخدميها شعورا بالراحة.

تم تصميم محولات التردد للمصاعد استنادا على التكنلوجيا المبتكرة للإقلاع غير المستشعر للتحميل، وهو الأمر الذي يساعد على الشعور بالراحة أثناء لحظة الإقلاع دون الحاجة إلى تركيب جهاز قياس الوزن. وفي نفس الوقت، يتم استخدام جهاز فك الرموز الإضافي ABZ من أجل تحقيق التحكم في المحرك المتزامن.

وبالإضافة إلى ذلك، يساعد كل من طريقة تعويض الوقت الميت لمحول التردد PWM من النوع الجديد، وتكنلوجيا تعديل التيار الحامل الدينامي PWM، على التخفيض بفعالية من الضجيج والخسائر في المحركات الكهربائية. وعبر تحقيق تحسن على مستوى أجهزة محولات التردد، فمنتوجاتنا من محولات التردد للمصاعد تقدم درجة حرارة التوصيل في حدود 175 درجة مائوية كحد أقصى، وخسارة منخفضة للتبديل.

المميزات الرئيسية
1. تضمن تكنولوجيا التحكم بعامل موجه الحلقة المغلقة الأداء العالي .
2. تعويض لحظة الإنفعال للسرعة صفر من دون جهاز وزن للحمولة يساعد على توفير الكلفة .
3. تكنولوجيا تعويض المنطقة الميتة لـ PWM الجديد لعاكس المصعد تنتج فقدان طاقة أقل .
4. تكنولوجيا تعديل حامل PWM الديناميكي لضجيج محرك ِأقل .

لائحة نماذج محول التردد للمصعد

النموذج القدرة المقدرة (kVA ) تيار الخرج المقدر (kA) قدرة المحرك القابلة للاستعمال (kW)
2S01P1 2.3 6.0 1.1
2S02P2 4.6 12 2.2
2S03P7 6.9 18 3.7
4T02P2 4.7 6.2 2.2
4T03P7 6.9 9 3.7
4T05P5 8.5 13 5.5
4T07P5 14 18 7.5
4T0011 18 27 11
4T0015 24 34 15
4T18P5 29 41 18.5
4T0022 34 48 22
4T0030 50 65 30
4T0037 61 80 37
4T0045 74 97 45
4T0055 98 128 55
4T0075 130 165 75

المواصفات التقنية لمحول التردد للمصعد

البند المؤشر التقني
الفلطية القصوى للخرج (V) ثلاثة أطوار، 380/400/415/440/460V
توريد طاقة الدخل عدد الأطوار، تردد الفلطية ثلاثة أطوار، 380/400/415/440/460V 50/60Hz
تغير الفلطية المسموح به -15% ~ +10%
تغير التردد المسموح به -5% ~ +5%
ظروف تشغيل محول التردد للمصعد عندما تنخفض الفلطية عندما تكون الفلطية في مستوى AC300V أو أعلى منه: يشتغل بشكل مستمر
عندما تنخفض فلطية الدخل المقدرة إلى مستوى أقل من AC300V:
فالحماية ضد الفلطية الناقصة متاحة في 15ms
مميزات التحكم طريقة التحكم التحكم في القوة الموجهة بالبطاقة PG
جهاز التحكم V/F
جهاز التحكم في القوة الموجهة للدارة الكاملة المفتوحة
جهاز التحكم في عزم الدوران
عزم دوران الإقلاع 150%: 0Hz (التحكم في القوة الموجهة بالبطاقة PG)
120%: 0.5Hz (جهاز التحكم V/F)
150%: 0.5Hz(جهاز التحكم في القوة الموجهة للدارة الكاملة المفتوحة)
نطاق التحكم في السرعة 1:1000 (التحكم في القوة الموجهة بالبطاقة PG)
1: 200 (التحكم في القوة الموجهة بدون البطاقة PG)
دقة التحكم في السرعة ±0.02% (التحكم في القوة الموجهة بالبطاقة PG، 25 ±10 ℃)
±0.2% (التحكم في القوة الموجهة بدون البطاقة PG، 25 ±10 ℃)
حدود عزم الدوران متاحة عبر تشكيلة المعلمات (البرامترات)
دقة عزم الدوران ±5%
نطاق التحكم في التردد 0 ~ 120Hz
دقة التردد (تقلب درجة الحرارة) ±0.01% (السيطرة الرقمية، -10 ~+45℃)
±0.1% (السيطرة التناظرية، 25 ±10 ℃)
تحليل التردد المضبوط بشكل مسبق 0.01Hz (السيطرة الرقمية)
±0.06Hz/120Hz (السيطرة التناظرية، 11bit+ غير مؤشر)
تحليل تردد الخرج 0.01Hz
قدرة التحميل الزائد السرعة الصفرية: 150%
< 3Hz: 160%,
> 3Hz: 200%
عزم دوران الفرامل 150% (مقاوم الفرملة الخارجي)، وحدة الفرملة المدمجة
وقت التسريع/ التبطيء 0.01 ~ 600s
تردد التيار الحامل 2 ~ 11kHz
ضبط السرعة الضبط الرقمي، الضبط التناظري، الضبط بلوحة التحكم
تشغيل بطارية التخزين إذا حدث انقطاع في التيار الكهربائي، يسمح محول التردد للمصعد باستخدام بطارية التخزين والاشتغال بسرعة خفيفة، وبالتالي يسمح للمصعد بالوقوف عند أقرب طابق
إشارة السطح البيني للبطاقة PG توريد الطاقة للبطاقة PG 5V, 12V, 300mA
نوع إشارة البطاقة PG أنواع أداة تجميع التيار المفتوح، دفع/ سحب، الجهاز التفاضلي، SIN/COS، النوع الصرف Endat
الخرج المنقسم لتردد البطاقة PG الـ OA والـ OB المتعامد، معامل التردد المنفصل: 1-128
دخل/ خرج إشارة التحكم دخل الفلطية المتناظرة قناتا دخل، -10 ~ +10VDC، الدقة 0.1%
خرج الفلطية المتناظرة قناتا دخل، -10 ~ +10VDC، الدقة 0.1%
دخل المِعزل البصري 8 قنوات للدخل، وظيفة الدخل محددة من قبل المستخدم
خرج جهاز تجميع التيار المفتوح 4 قنوات للخرج، وظيفة الدخل محددة من قبل المستخدم
خرج المرحل القابل للبرمجة قناتا خرج، الملامسات المفتوحة والمغلقة متاحة قوة التلامس: المقاومة:
5A 250VAC أو5A 30VDC وظيفة الخرج محددة من قبل المستخدم
إشارة التواصل RS485 قناة واحدة
بينية التواصل RS232 قناة واحدة، تستخدم من أجل التواصل للحكم في النظام أو الـ PC
وظائف الحماية حماية المحرك من التحميل الزائد الوظيفة متاحة عبر ضبط المعلمات (البرامترات)
حماية محول التردد للمصعد من التحميل الزائد < 3Hz:160%، 5 ثواني
> 3Hz :185%، 10 ثواني
الحماية من الدارة القصيرة حماية المصعد ضد التحميل الزائد الذي قد تتسبب فيه الدارة القصيرة لأي من طوري الخرج
الحماية من فقدان طور الدخل أثناء التشغيل إذا كان هناك فقدان لطور الدخل، أثناء التشغيل، يتم إيقاف الخرج من أجل حماية محول التردد للمصعد
الحماية من فقدان طور الخرج أثناء التشغيل إذا كان هناك فقدان لطور الخرج، أثناء التشغيل، يتم إيقاف الخرج من أجل حماية محول التردد للمصعد
عتبة التحميل الزائد فلطية الموصل 410V (مجموعات 200V)، 810V (مجموعات 400V)
عتبة التحميل الناقص فلطية الموصل 180V، (مجموعات 200V)، 380V (مجموعات 400V)
التعويض الفوري عن الانقطاع الفوري للتيار الكهربائي الحماية لأزيد من 15ms
التسخين الزائد لجنيحات التبريد الحماية متاحة عبر المقاوم الحراري (الترمستور)
الحماية من فقدان السرعة إنها متاحة عندما يزيد تقلب سرعة التشغيل عن 30% من السرعة المقدرة
الحماية من توقف جهاز فك الرموز النبضي فصل الـ PG
حماية وحدة الفرامل التشخيص الأوتوماتي لانقطاعات وحدة الفرملة ثم إعطاء الحماية بعد ذلك
حماية وحدة القياس يتضمن الحماية من كل من التيار الزائد، التيار الناقص والتسخين الزائد
حماية جهاز استشعار التيار الاستشعار الذاتي عندما يتم إشعاله
الحماية من السرعة المعكوسة الاستشعار عبر جهاز فك الرموز
الحماية I ²t الإستشعار عبر التيار بثلاثة أطوار
الحماية من فلطية الدخل الفائقة الارتفاع مجموعات 400V: > 725V
مجموعات 200V: >360V
تستشعر عندما تتوقف
الحماية من خطإ خرْج سلك التأريض إذا كان هناك أي دارة قصيرة في سلك التأريض أثناء الشغيل، سيتم توقيف الخرْج من أجل حماية محول التردد للمصعد
الحماية من لا توازن الخرج إذا كان هناك تيار غير متوازن لتيار الخرج، سيتم توقيف الخرْج من أجل حماية محول التردد للمصعد
الحماية من الدارة القصيرة لمُقاوِم الفرامل تستشعر أثناء الفرملة
تضارب جهاز فك الرموز يقيم درجة بينية التوصيل لجهاز فك الرموز والمنبه
إخفاق الـ EEPROM يتم استشعارها عندما تتوقف عن التشغيل
الشاشة الشاشة LCD جميع الخيارات الفرعية
بيئة التشغيل درجة الحرارة المحيطة -10 - +45℃
الرطوبة 95%RH أو أقل (اللاتكاثف)
درجة حرارة التخزين -20 ~ +60℃ (التخزين أثناء النقل لمدة قصيرة)
أماكن الاستخدام في الداخل (بدون الغاز الأكَّال أو الغبار الكثي
الارتفاع 1000m أو أقل
الهيكل مستوى الحماية IP20
طريقة التبريد التبريد بالهواء القسري
طريقة التركيب داخل الخزانة
