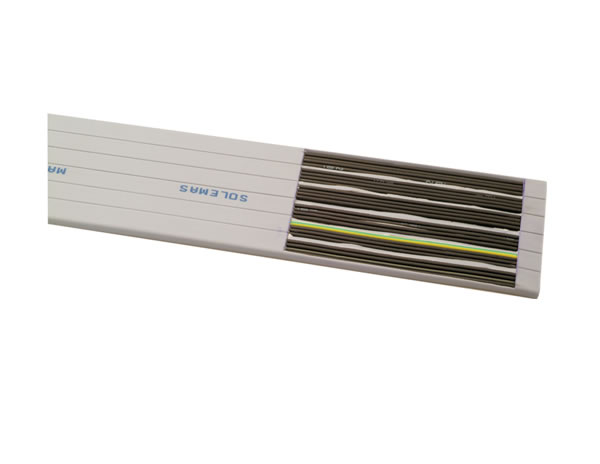

كابل مصعد مرن (24 مركز أو أقل من 24)

الصفحة الرئيسية » المنتجات » كابل المصعد » كابل مصعد مرن (24 مركز أو أقل من 24)

المعلمات الرئيسية
إسم المنتج: كابل المصعد المرن
نموذج كابل توصيل المصعد: TVVB, TVVB (G)
مواصفات الكابل:
60227 IEC 71f (TVVB):300/500V 0.75-1.0mm2 (3-24 مركز)
60227 IEC 71f (TVVB): 450/750V 1.5-2.5mm2 (3-12 مركز)
درجة حرارة التشغيل: -0℃~40℃ (الحد الأقصى لدرجة الحرارة المسموح بها للموصل الكهربائي تكون 70℃)
فئة الموصل الكهربائي: فئة 5
مادة الموصل الكهربائي: أسلاك نحاس ناعمة لاهوائية
مادة العزل: مادة عزل ناعمة PVC الخالي من الرصاص ذو الجودة العالية
لون مركز العزل: مركز عزل ذو لون أسود برقم ذو لون أبيض + أصفر/أخضر
اللون و مادة الغلاف: مادة PVC المطاطة الخالية من الرصاص و مقاومة للبرد ذات الجودة العالية، لون رمادي (أو أسود)
إختبار الحريق: يتوافق مع متطلبات إختبار الحريق العمودي للكابل المفرد المخصص عن طريق IEC60332-1.
المقاومة الكهربائية DC للموصل الكهربائي عند 20℃: تتوافق مع GB/T3956-1997 (IEC228)
مقاومة العزل عند 70℃: تتوافق مع GB5023.6-2008 (IEC227-6)
إختبار تحمل الجهد الكهربائي للمنتج النهائي:
300/300V: 1.5KV (AC)/5min، عدم حدوث إنهيار
300/500V: 2.0KV (AC)/5min، عدم حدوث إنهيار
450/750V: 2.5KV(AC) 5min، عدم حدوث إنهيار

المواصفات الميكانيكية لكابل المصعد المرن 60227IEC71f (TVVB):
طول التعليق: ≤35m
إرتفاع التنقل: ≤70m
السرعة المُقدرة: ≤1.6m/s
قطر الإنحناء: ≤400mm
الحد الأدنى للقطر: 30mm
إختبار المرونة: >30000 مرة (عدم حدوث دائرة كهربائية قصيرة أو دائرة كهربائية معطلة لمركز العزل)
شهادة المنتج: رقم الشهادة 3C: 2004010105119789، رقم شهادة CE: CE-LVD-0502
أداء البيئة الخالية من الرصاص: محتوى المعادن الثقيلة الموجودة في منتجنا تتوافق تماماً مع متطلبات EU RoHS.

ملاحظة: في التشغيل العملي، عندما تكون سرعة التشغيل في نطاق 1.6m/s-4.0m/s و طول التعليق يكون أكثر من 35mm، فإن المكون المقوى المصنوع من سلك فولاذي ناعم مجلفن أو سلك ألياف يحتاج إضافته إلى الكابل. إن نموذج الكابل المتماثل يكون 227IEC 71f (TVVB) (G).
