جهاز القيادة والتحكم المدمج للسلالم المتحركة

الصفحة الرئيسية » المنتجات » المقوم العكسي للتردد، جهاز التشغيل AC » جهاز القيادة والتحكم المدمج للسلالم المتحركة

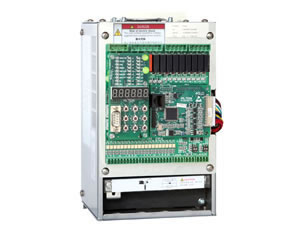

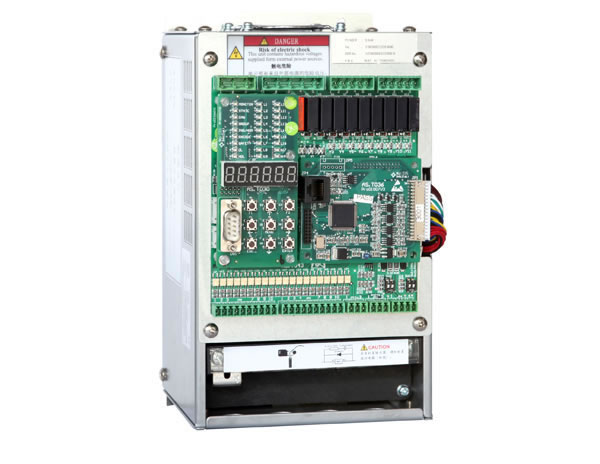

إن أجهزة القيادة والتحكم المدمجة للسلالم المتحركة AS330، كما يشير إلى ذلك اسمها، هي عبارة عن جمع فيما بين جهاز قيادة السلالم المتحركة وجهاز التحكم في السلالم المتحركة. إنها تأتي بقدرة على مقاومة التضارب وبتصميم يتجاوز أرقى معايير التصميم الصناعي، وتتميز بالهيكل المدمج، الحجم الصغير، شبكة الأسلاك القليلة والموثوقية العالية. وهي أيضا سهلة التشغيل واقتصادية.

مع وظائف أجهزة التحكم في السلالم المتحركة و أجهزة قيادة السلالم المتحركة، فأجهزة القيادة والتحكم المدمجة للسلالم المتحركة تتمتع بمعايير سلامة عالية، وفي نفس الوقت يمكنها أن تقدم وظائف متعددة للتحكم في تشغيل السلالم المتحركة لتستجيب لطلبات الزبائن. وبالإضافة إلى ذلك، فهي تسمح للسلالم بأن تشتغل بسرعات مختلفة وفقا لتدفق المارَّة، وبالتالي تساعد على الاقتصاد في استخدام الطاقة.

تتكون أجهزة القيادة والتحكم المدمجة للسلالم المتحركة من دارة القيادة، دارة توريد الطاقة ودارة التحكم. فدارة التحكم تشتغل من أجل استقبال الإشارة ثم بعد ذلك إرسالها إلى دارة قيادة المحرك. وتستقبل هذه الأخيرة إشارات توريد الطاقة من كل من منبع الطاقة الصناعية ومنبع طاقة الخرج لجهاز قيادة السلالم المتحركة، وترسل إشارات للتحكم في آلة سحب السلالم المتحركة.

مع أجهزة القيادة والتحكم المدمجة للسلالم المتحركة، فعملية تشغيل السلالم المتحركة مقسمة إلى قسمين، فعندما يكون السلم المتحرك في وضعية تغيير للسرعة أو في وضعية استعداد، فإنه يتم تزويده بالطاقة من خلال منبع طاقة الخرْج لجهاز قيادة السلالم المتحركة، وعندما يكون في وضعية تشغيل سلسة فإنه يتم تزويده بالطاقة انطلاقا من منبع الطاقة الصناعية. و تضمن أجهزة القيادة والتحكم المدمجة للسلالم المتحركة الهيكلَ المدمج ، التركيب السهل، الاختبار والجهوزية البسيطين، التشغيل ذي الفعالية العالية والسلامة الممازة ، إلخ للسلالم المتحركة.

المميزات التقنية ووظائف جهاز القيادة والتحكم المدمج للسلالم المتحركة
1 تم تصميم أجهزة القيادة والتحكم المدمجة للسلالم المتحركة بجهازي استشعار مدمج 32-bit من أجل التحكم في تشغيل السلالم المتحركة وقيادة المحرك الكهربائي.
2 عبر تحسين أجهزة المعدات، فمنتوجاتنا من أجهزة القيادة والتحكم المدمجة للسلالم المتحركة تأتي بدرجة حرارة التوصيل في حدود 175 درجة مائوية كحد أقصى، بخسارة منخفضة للتبديل وبطول أمد الحياة.
3 إنها تزود السلالم المتحركة بجهاز التحكم في التردد المتقلب وجهاز التحكم في التردد الصناعي. ومن أجل التوضيح أكثر، فهي تقدم جهاز التحكم في التردد المتقلب، جهاز التحكم في التردد المتقلب مجزئ التيار، وأنماط التحكم Y-△، وذلك من أجل الاستجابة للطلبات المختلفة للزبائن وتخفيض نسبة تعثرالسلالم المتحركة. عندما تكون هذه الأخيرة في وضعية تغيير للسرعة فإنه يتم التحكم فيها باستخدام التردد المتقلب، بينما عندما تكون في وضعية تشغيل ثابتة فإنه يتم التحكم فيها باستخدام التردد الصناعي. وبالتالي يمكن أن يتم تخفيض استهلاك الطاقة.
4 بتصميمها باعتماد تكنلوجيا تعويض الوقت الميت لمحول التردد PWM من النوع الجديد، فهي قادرة على التخفيض بفعالية من الضجيج والخسائر في المحرك. وفي نفس الوقت فاعتماد تكنلوجيا تعديل التيار الحامل الدينامي PWM، على التخفيض بفعالية من ضجيج المحرك أثناء تشغيله.

المميزات الرئيسية
1. التحكم لموجه الخلقة المغلقة تفضي إلى أداء عالي
2. تكنولوجيا تعويض المنطقة الميتة لـ PWM الجديد تنتج فقدان طاقة أقل .
3. تكنولوجيا تعديل حامل PWM الديناميكي تقلل من ضجيج المحرك .
4. المتحكم بسرعة التشغيل الذكي بقيادة السلم المتحرك المدمجة و المتحكم تؤدي إلى حفظ الطاقة .
5. معالجات دقيقة مدمجة ثنائية النواة 32-bit
6. تكنولوجيا تحويل تردد مجزئ التيار
7. التحكم الفائض بتحويل التردد و تردد الطاقة

لائحة نموذج جهاز القيادة والتحكم المدمج للسلالم المتحركة، AS330

النموذج AS330- القدرة المقدرة (kVA) تيار الخرج المقدر (A) قدرة المحرك القابلة للاستعمال (kW)
4T05P5 8.5 13 5.5
4T07P5 14 18 7.5
4T0011 18 27 11
4T0015 24 34 15
4T18P5 29 41 18.5
4T0022 34 48 22
4T0030 50 65 30
4T0037 61 80 37

المواصفات التقنية لجهاز القيادة والتحكم المدمج للسلالم المتحركة

النموذج 4T05P5 4T07P5 4T0011 4T0015 4T0018 4T0022 4T0030 4T0037
قدرة المحرك القصوى القابلة للاستعمال (kw) 5.5 7.5 11 15 15.5 22 30 37
الخرج المقدر الطاقة المقدرة (kVA) 5.5 14 18 24 29 34 50 61
التيار المقدر (A) 13 18 27 34 41 48 65 80
الخرج الأقصى للفلطية (V) المستوى 400V: ثلاثة أطوار، 380/400/415/440/460V (متطابقة مع فلطية الدخل)
طاقة الدخل الطور، الفلطية، التردد المستوى 400V: ثلاثة أطوار،380/400/415/440/460V, 50/60Hz
التقلب المسموح به في الفلطية -15%--+10%
التقلب المسموح به في التردد -5%--+5%
الهبوط الفوري في الفلطية المستوى 400V: تستمر في الاشتغال عندما تكون الفلطية أعلى من AC300V، والحماية من الفلطية الناقصة متاحة في 15ms عندما تكون الفلطية أقل من AC 300V
مميزات القيادة طريقة التحكم طريقة التحكم في السلم المتحرك
عزم دوران الإقلاع 180%/0.5Hz
نطاق التحكم في السرعة 1:100
دقة التحكم في السرعة ±0.5
حدود عزم الدوران متاحة (قابلة للتعديل بالبرامترات)
دقة عزم الدوران ±5%
نطاق التحكم في التردد 0-120 Hz
دقة التردد (تقلب درجة الحرارة) ±0.1
تحليل التردد المضبوط بشكل مسبق ±0.06Hz/120Hz
تحليل تردد الخرج (التحليل المحسوب) 0.01Hz
قدرة التحميل الزائد السرعة الصفرية: 150% 160% < 3Hz,
200% > 3Hz
عزم دوران الفرامل 150% (مقاوم الفرملة الموصول من الخارجي)، وحدة الفرملة الداخلية
وقت التسريع/ التبطيء 0.01---600s
تردد التيار الحامل 2-11 kHz
دخل/ خرج إشارة التحكم توريد الطاقة لجهاز التحكم في المعزل البصري الإلكتروني 24V DC المعزول
توريد الطاقة لجهاز التحكم في خرج المرحل 24V DC المعزول
دخل الفلطية المنخفضة للإلكترون البصري المعزول 20 قناة، دخل قيمة عاكس التيار، إشارة جهاز التحكم في الالكترون البصري المعزول هي إشارة دخل توريد الطاقة 24VDC المعزولة
دخل الفلطية المرتفعة للإلكترون البصري المعزول قناة واحدة، دخل قيمة عاكس التيار
خرج المرحِّل القابل للبرمجة 1 8 قنوات، التماس الطبيعي المفتوح، SPST
مقاومة التماس، 3A 250VAC أو3A 30VDC
خرج المرحِّل القابل للبرمجة 2 4 قنوات، التماس NC، SPST
مقاومة التماس: 6A250VDC
إشارة اتصال الموصل CAN قناة واحدة (جهاز مراقبة سلامة عاكس التيار)
الدخل التناظري قناة واحدة، الدخل التفاضلي أو ذو الطرفية الواحدة، نطاق فلطية الدخل: -10V-+10V، الدقة 0.1%
وظائف الحماية الحماية من التحميل الزائد للمحرك الوظيفة متاحة عبر ضبط المعلمات (البرامترات)
الحماية من التحميل الزائد لجهاز القيادة 160%, < 0Hz: 5s,
165% > 0Hz: 10s
الحماية من الدارة القصيرة حماية أجهزة القيادة والتحكم المدمجة للسلالم المتحركة عندما يكون هناك تيار زائد بسبب الدارة القصيرة لأيٍّ من الطورين عند واجهة الخرج
الحماية من فقدان طوْرِ الدخل أثناء التشغيل إذا حدث أثناء التشغيل فقدان لطور الدخل، سيتم إيقاف الخرج من أجل حماية أجهزة القيادة والتحكم المدمجة للسلالم المتحركة
الحماية من فقدان الطور عندما يتم فقدان طور واحد أثناء تشغيل السلالم المتحركة، سيتم إغلاق الدارة الكهربائية من أجل حماية أجهزة القيادة والتحكم المدمجة للسلالم المتحركة
عتبة الفلطية الزائدة 810V (مجموعات 400V)
عتبة الفلطية الناقصة 380V (مجموعات 400V)
التعويض الفوري عن انقطاع التيار الكهربائي الحماية لأزيد من 15 ثانية
التسخين الزائد لجنيحات التبريد الحماية عبر المقاوم الحراري (الترمستور)
حماية وحدة الفرامل التشخيص الأوتوماتي لانقطاعات وحدة الفرملة ثم إعطاء الحماية بعد ذلك
حماية وحدة القياس يتضمن الحماية من كل من التيار الزائد، الدارة القصيرة والتسخين الزائد
حماية جهاز استشعار التيار الاستشعار الذاتي عندما يتم إشعاله
الحماية من السرعة المعكوسة الاستشعار عبر جهاز فك الرموز
الحماية I ²t الإستشعار عبر التيار بثلاثة أطوار
الحماية من فلطية الدخل الفائقة الارتفاع مجموعات 400V: تكون الحماية متوفرة عندما تكون الفلطية > 725V
مجموعات 200V: تكون الحماية متوفرة عندما تكون الفلطية > 360V
يتم استشعارها عندما تتوقف
الحماية من خطإ خرْج سلك التأريض إذا كان هناك أي دارة قصيرة في سلك التأريض أثناء الشغيل، سيتم توقيف الخرْج من أجل حماية محول التردد للمصعد
الحماية من لا توازن الخرج إذا كان هناك تيار غير متوازن لتيار الخرج، سيتم توقيف الخرْج من أجل حماية محول التردد للمصعد
الحماية من الدارة القصيرة لمُقاوِم الفرامل تستشعر أثناء الفرملة
الحماية من مضاد الانعكاس يتم استشعارها أثناء تشغيل جهاز الحماية من التشغيل العكسي للسلالم المتحركة
الحماية من السرعة الزائدة عندما تزيد السرعة بـ 100 بالمائة عن السرعة المقدرة
الحماية من السرعة الناقصة عندما تكون السرعة أقل بكثير من السرعة المقدرة بسبب الأخطاء، إلخ.
الحماية من سرعة الدرابزين إن الحماية متاحة عندما يتم استشعار بأن سرعة الدرابزين متضاربة أثناء تشغيل السلالم المتحركة
الحماية من فقدان السُّلم افحصوا فقدان السلم أثناء التشغيل، وشغلوا جهاز الحماية
الخطأ EEPROM الاستشعار الذاتي عندما يتم إشعاله
بيئة التشغيل الشاشة LCD صينية/ إنجليزية جميع القوائم الفرعية
درجة الحرارة المحيطة -10-+45℃
الرطوبة أقل من 95%RH (اللاتكاثف)
درجة حرارة التخزين -20-+60℃ (من أجل النقل لمدة قصيرة)
أماكن الاستخدام في الداخل (بدون الغاز الأكَّال والغبار الشديد)
الارتفاع أقل من 1000 متر
الهيكل درجة الحماية IP20
طريقة التبريد التبريد بالدفع الهوائي
