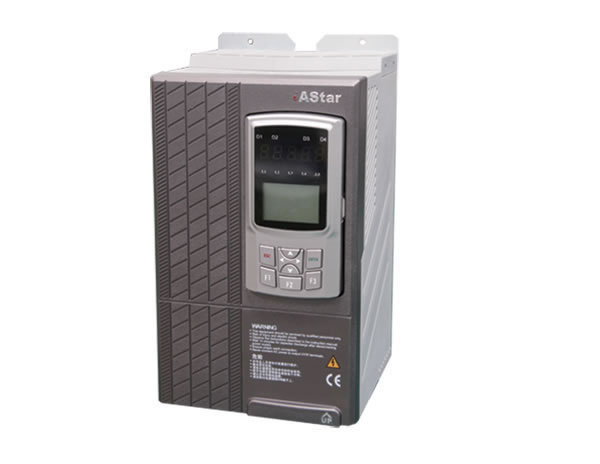

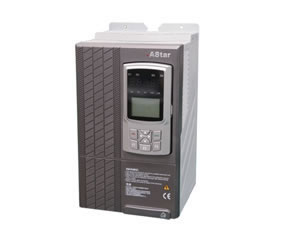

المقوم العكسي للمروحة، المقوم العكسي لمضخة المياه

الصفحة الرئيسية » إعادة النظر » المقوم العكسي للمروحة، المقوم العكسي لمضخة المياه

هذا منتج يوقف لتزويد و لم يعد للبيع

يتم تقسيم المقومات العكسية للتردد AS160 إلى المقومات العكسية للمراوح والمقومات العكسية لمضخات المياه. فمنتوجاتنا من المقومات العكسية للمراوح هي أجهزة للتشغيل AC تم تطويرها حديثا من أجل مضخات المياه ذات الاستخدامات الصناعية والمدنية. إنها قابلة للتكيف وسهلة الاستخدام، وتقدم نظاما لتوريد المياه بوظائف متعددة، كتوريد المياه بالضغط المستمر، ووظائف تبديل مضخات المياه، إلخ. وقد تم تصميم منتوجاتنا من المقومات العكسية للمراوح والمقومات العكسية لمضخات المياه اعتمادا على التكنلوجيا العالمية المتطورة للتحكم في المحركات الكهربائية، وبالتالي فمنتوجاتنا هذه تتحكم في المحرك بشكل ممتاز. وبالإضافة إلى ذلك، فإننا نحسن باستمرار منتوجاتنا من المقومات العكسية للمراوح والمقومات العكسية لمضخات المياه وفقا لطلب السوق وكذا وفقا لاختلافات البيئة التي يتم استخدامها فيها، وهو الأمر الذي يجعل منتوجاتنا من المقومات العكسية للتردد مثالية للاستخدام، ليس فقط من أجل المراوح ومضخات المياه، بل أيضا من أجل الخلاطات وسيور النقل، إلخ. ومع الطرق المتعددة لضبط التردد فمنتوجاتنا من المقومات العكسية للمراوح والمقومات العكسية لمضخات المياه قابلة للاستجابة للاستخدامات المختلفة للزبائن.

مزايا تصميم المقوم العكسي للمروحة، المقوم العكسي لمضخة المياه STEP
1 إن اسم المستخدم والرقم السري ضروريان من أجل بدء تشغيل منتوجاتنا من المقومات العكسية للمراوح والمقومات العكسية لمضخات المياه، وهو المر الذي ضمن سلامة تشغيل النظام.

2 تساعد المقومات العكسية من النوع الجديد PWM ذات طريقة تعويض الوقت الميت وتكنلوجيا تضمين الموجة الحاملة الدينامية، على تخفيض ضجيج وخسائر المحركات الكهربائية. ومع وظيفة التعويض الأوتوماتي لخسارة النحاس الدوار، يمكن لمنتوجاتنا من المقومات العكسية للمراوح والمقومات العكسية لمضخات المياه أن تضمن سرعة ثابتة للمحركات الكهربائية.

3 مع وظيفة التحكم PID، يمكن لمنتوجاتنا من المقومات العكسية للمراوح والمقومات العكسية لمضخات المياه أن تحقق التحكم في سير العملية بكل سهولة. وفضلا عن ذلك، فهي تأتي مع الوظيفة الأوتوماتية لتنظيم الفلطية، وبالتالي يمكنها الاحتفاظ بخَرْج الفلطية ثابتا حتى عندما تكون هناك تقلبات في فلطية الشبكة الكهربائية. وزيادة على ذلك، فقد تم تصميم منتوجاتنا من المقومات العكسية هذه، مع وظيفة للتحكم في الإرسال القفزي للتردد من أجل تفادي نقطة الرنين في الأعمال الميكانيكية، وكذلك تصميمها مع وظيفة الموالفة الآنية للسرعة الدورانية من أجل السماح للمحرك الدوار بالإقلاع مرة أخرى بكل سلاسة.

4 إن منتوجاتنا من المقومات العكسية للمراوح والمقومات العكسية لمضخات المياه STEP، هي منتوجات ذات هيكل موثوق منه. إن لديها أنبوبا هوائيا مستقلا وهيكلا مدمجا، وهي مقاومة للمياه، الغبار والاهتزاز. وفي نفس الوقت، فهي قادرة على الاشتغال في تنوع واسع من فلطيات الدخل، وتم تصميمها مع وظائف الاستشعار الأوتوماتي عندما يتم إشعالها، الحماية الكاملة لطرفية التوصيل، الإنذار في حالة استشعار درجة حرارة زائدة، حماية الآلة ككل، والحماية والاستشعار العاليَّا الدقة للدارة الكهربائية، وغيرها من الوظائف.

5 وظائف المقوم العكسي لمضخة المياه
مع المنحنيات V/F المتعددة، فالمقومات العكسية للتردد مثالية من أجل مضخات المياه والحمولات ذات عزم الدوران المتقلب ذات العلاقة. فبدون الحاجة إلى الـ PLC أو نظام التحكم في توريد المياه، فالمقومات العكسية لمضخات المياه تسمح لمضخة المياه بتحقيق وظائفها التقليدية المتمثلة في توريد المياه. ومن أجل التوضيح أكثر، فهي تحقق طريقتين من طرق توريد المياه، والتي هي توريد المياه بالمضخة ذات التردد المتقلب المعيارية وتوريد المياه بالمضخة الدوارة.
إن المقومات العكسية لمضخات المياه قادرة على التحكم في مختلف أنواع مضخات المياه، من ضمنها المضخات المعيارية، مضخات مياه المجاري، مضخات النار، إلخ. إنه يمكنها التحكم في 7 مضخات بشكل متزامن. وفي نفس الوقت، فهي تسمح لمضخات المياه بالاشتغال بشكل متناوب من أجل ضمان اشتغال كل المضخات بشكل متساو تقريبا. وعندما يتم استخدام المقومات العكسية من أجل التحكم في في مضخات مياه المجاري، فإنه يمكنها أن تقدم وظيفة أوتوماتية لاستشعار مستوى المياه، وذلك بغرض التحكم في هذا الأخير في أحواض مجاري المياه. إن وظيفتي التحكم في، واستشعار مستوى السوائل متاحتان أيضا بالنسبة لخزانات المياه، ويمكن للمقوم العكسي أن يعدل ضغط الضخ تبعا لمستوى السائل.
وبالإضافة إلى ذلك، فمنتوجاتنا من المقومات العكسية لمضخات المياه تسمح لمضخات المياه بتقديم ضغوطِ ضخ مختلفة في 8 فتحات كحد أقصى، وذلك من أجل تلبية الطلبات المتغيرة على توريد المياه. وعبر الجمع فيما بين طرفيات وصل الدخل، يمكن لمضخات المياه أن تشتغل بـ 16 نوعا من ضغط الضخ.

6 إن لكل منتوجاتنا من المقومات العكسية للمراوح والمقومات العكسية لمضخات المياه وظيفة الإنذار بوجود فلطية زائدة أو فلطية ناقصة. وفي نفس الوقت يمكنها أن تنتج إشارات اتصال متسلسلة وذلك عبر المرحل القابل للبرمجة، وبالتالي تحقيق اتصال بدون حواجز فيما بين المقوم العكسي والحاسوب المتحكِّم فيه، وجعل التحكم والتدبير الأوتوماتيين مسألة سهلة.

المواصفات التقنية للمقوم العكسي للمروحة، المقوم العكسي لمضخة المياه STEP

الدخل الفلطية المقدرة 380v~460v (-15%~+10%)، توريد الطاقة بثلاثة أطوار
اختياري 220v~240v، توريد الطاقة بثلاثة أطوار
التردد المقدر 50/60HZ
تقير الفلطية/ التردد المسموح به اختلال توازن الفلطية ≤3%، التقلب المسموح به للتردد: ±5%
الانخفاض غير المتوقع للفلطية الحماية ضد الفلطية الناقصة متاحة في 15ms، عندما يكون هناك ثلاثة أطوار، توريد الطاقة AC380V-460V، وفلطية الدخل أقل من AC 300V
الخرج الفلطية (V) ثلاثة أطوار، 0 إلى فلطية الدخل المقدرة
نطاق التردد التحكم V/F: 0.00~300.00HZ
استيعاب التحميل الزائد التحميل الزائد 120%: 1 دقيقة
التحميل الزائد 150%: 3s
الفعالية (التحميل الزائد) 7.5kw وأقل ≧93%
45kw وأقل ≧95%
55kw وأقل ≧98%
دقة تردد الخرج ±0.01% (السيطرة الرقمية، -10~45℃ ) ±0.01% (السيطرة التناظرية، 25±10℃ )
الدخل/ الخرج الرقمي الدخْل الرقمي 8 قنوات للدخل، يمكن لوظيفة الدخل أن تحدد من قبل المستخدم
خَرْج تردد النبضات قناتان للدخل، التردد الأقصى للدخل: 0~50HZ
خرْج المُجمِّع المفتوح قناتان للخرج، يمكن لوظيفة الخرج أن تحدد من قبل المستخدم
خرج المُرحِّل 4 قنوات للخرج، عادة يكون كل من الملامس المفتوح والمغلوق متاحا
السعة القصوى للملامس: المقاومة، 5A 250VAC أو5A 30 VDC
يمكن لوظيفة الخرج أن تحدد من قبل المستخدم
خرْج تردد النبضات قناة خرْج واحدة، خرج الإشارة المربعة النبضية للمُجمِّع المفتوح 0~50kHZ، قابل للبرمجة
الدخل/ الخرج التناظري دخل الفلطية التناظرية قناتان للدخل، -10~+10 VDC أو VDC 0~+10، الدقة 0.1%
دخل التيار التناظري قناة الدخل الواحدة، 0~20mA، الدقة 0.1%
خرج الفلطية التناظرية قناتان للخرج، -10~+10 VDC، الدقة 0.1%
فلطية جهاز قياس فرق الجهد (الكهربائي) يقدم توريد الطاقة +10 VDC من أجل ضبط سرعة جهاز قياس فرق الجهد (الكهربائي) (الحد الأقصى 25mA )
مميزات جهاز التحكم تردد (الموجة) الحاملة 2~16kHZ، يمكن أن يتم تعديل تردد (الموجة) الحاملة أوتوماتيا وفقا لمميزات التحميل
تصميم التردد المضبوط بشكل مسبق 0.01hz (السيطرة الرقمية)
±0.06hz/120hz (السيطرة التناظرية، 11bit + بدون علامة)
قناة السيطرة على العمليات يتم تقديم السيطرة على العمليات عبر لوحة التشغيل، طرفية جهاز التحكم أو إشارات الاتصال
الأنماط المرجعية للتردد المتعدد لوحة التشغيل، الطرفيات التناظرية/ الرقمية، نمط الاتصال، وظيفة الأداء
تعزيز عزم الدوران تعزيز عزم الدوران الأوتوماتي، تعزيز عزم الدوران اليدوي
المنحنى V/F المنحنى V/F المحدد من قبل المستخدم، المنحنى V/F الخطي و5 أنواع من المنحنيات ذات الخصائص المُخفضة لعزم الدوران
التنظيم الأوتوماتي للفلطية (AVR) إن نسبة دورة عمل إشارة الخرج PWM قابلة للتعديل أوتوماتيا تبعا لتقلب فلطية الموصل السريع، وبالتالي فهي تخفض تقلبات فلطية الخرج التي تتسبب فيها الفلطية غير الثابتة للشبكة الكهربائية
التخلص من الهبوط الفوري في الطاقة الكهربائية أثناء الهبوط الفوري في الطاقة الكهربائية يكون جهاز التحكم في فلطية الموصل السريع متاحا، وبالتالي يتم تحقيق هدف التشغيل بدون توقف أو انقطاع
القدرة على الكبح DC تيار الكبح: التيار المقدر 0.0~150.0%
الوظائف الفريد من نوعها وظيفة نسخ المعلمات (البرامترات) يمكن للوحة التشغيل المعيارية أن تقوم بتحميل المعلمات (البرامترات)، وبتنزيل وعرض تطور مراحل النسخة. يمكن للمستخدم أن يختار وظيفة توقيف التحميل لتفادي أن تتم كتابة المعلمات (البرامترات) بشكل زائد عن اللزوم.
PID العملية من أجل التحكم في الحلقة المغلقة لمتغيرات العملية
الموصل السريع DC العادي يمكن لمقومات عكسية متعددة أن تتقاسم نفس الموصل السريع DC
الاختبار الذاتي إن منتوجاتنا من المقومات العكسية للمراوح والمقومات العكسية لمضخات الماء قادرة على تحقيق الكشف الذاتي للدارات الداخلية والمحيطة، من ضمنها تأريض المحرك، خرْج توريد الطاقة غير الطبيعي +10v، دخل اٌشارات التناظرية غير الطبيعية، والانفصال، إلخ.
حماية المحرك قفل (العضو) الدوار
التحميل الزائد للمحرك
الحرارة الزائدة للمحرك (PTC)
تحديد السرعة
تحديد عزم الدوران
وظائف حماية القوات العكسية للمراوح ومضخات المياه تحديد تيار الخرج بيئة التشغيل الموقع قوموا بتركيب المقومات العكسية للمراوح ولمضخات المياه على شكل عمودي في خزانة كهربائية مُهوَّاة بشكل جيد، ولا يُسمح بتركيبها على شكل أفقي أو في أي وضع من الأوضاع الأخرى. إن وسيط التبريد لديها هو الهواء. ركبوها في بيئة حيث تكون غير معرضة بشكل مباشر لأشعة الشمس، الغبار، الغاز القابل للتأكل، الغاز غير القابل للاحتراق، رذاذ الزيت، البخار وقطرات المياه.
تحديد عزم الدوران درجة الحرارة المحيطة -10~+40℃
الحماية من التحميل الزائد خفظ الفلطية حسب درجة الحرارة >40℃، عند راتفاع درجة الحرارة بـ 1℃/ ينخفض تيار الخرج المقدر بـ 1%، 50℃ كحد أقصى
الحماية من التحميل الزائد IGBT الارتفاع 1000m
الحماية من التحميل الزائد/ التحميل الناقص لتوريد طاقة الدخل خفظ الفلطية حسب الارتفاع >1000m، عند كل ارتفاع بـ 100 متر يخفض تيار الخرج المقدر بـ 1%
(3000 متر كحد أقصى)
الحماية من التحميل الزائد/ التحميل الناقص للموصل السريع DC الرطوبة المحيطة 5~95%، اللاتكاثف
الحماية من درجة الحرارة الزائدة IGBT الاهتزاز 3.5m/s2, 2~9HZ;
10m/s2, 9~120HZ
الحماية من درجة الحرارة الزائدة للإشعاع درجة حرارة التخزين -40~+70%
انقطاع التيار الكهربائي مستوى الحماية IP00, IP20
الحماية من شذوذ خرج الطاقة +10v
فقدان إشارة الدخل التناظري (فقدان قيمية إشارة السرعة)
الحماية من الاتصال غير الطبيعي
متفرقات نوع التبريد التبريد بالهواء القسري
طريقة التركيب داخل الخزانة
الشهادة CE
الدخْل المقدر نموذج المقوم العكسي لمضخة المياه/ المروحة تيار الخرج المقدر (A) المحرك القابل للاستخدام (kw) التحميل الزائد 120% لمدة دقيقة واحدة (A)
200~240V AS160 2T02P2 9 2.2 14
AS160 2T03P7 14 3.7 22
AS160 2T05P5 22 5.5 34
AS160 2T07P5 32 7.5 48
380~460V AS160 4T02P2 5 2.2 6
AS160 4T00P3 7 3 8.5
AS160 4T00P4 9 4 11
AS160 4T05P5 11 5.5 13
AS160 4T0011 22 11 26
AS160 4T0015 30 15 36
AS160 4T18P5 36 18.5 43
AS160 4T0022 44 22 53
AS160 4T0030 57 30 68
AS160 4T0037 72 37 86
AS160 4T0045 90 45 108
AS160 4T0055 112 55 134
AS160 4T0075 150 75 180
AS160 4T0090 176 90 211
AS160 4T0110 210 110 252
AS160 4T0132 250 132 300
AS160 4T0160 302 160 362
AS160 4T0200 352 200 423
AS160 4T0220 385 220 462
AS160 4T0280 520 280 780
AS160 4T0315 585 315 877
AS160 4T0355 650 355 975
AS160 4T0400 740 400 1110

ملاحظة: كما بالنسبة للمقومات العكسية للمراوح والمقومات العكسية لمضخات المياه، فإنه يمكنكم أيضا بالنسبة للمحرك AC
بأربعة أقطاب/ أعمدة الاتصال بالشركة STEP. تأكدوا من إسم لوحة المحرك للتيقن من توافق المقوم العكسي للمروحة أو المقوم العكسي للمياه مع المحرك.
