جهاز التشغيل المؤازر

الصفحة الرئيسية » إعادة النظر » جهاز التشغيل المؤازر

هذا منتج يوقف لتزويد و لم يعد للبيع

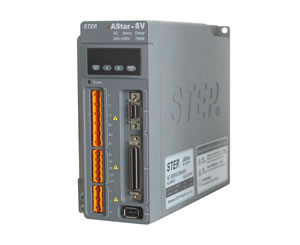

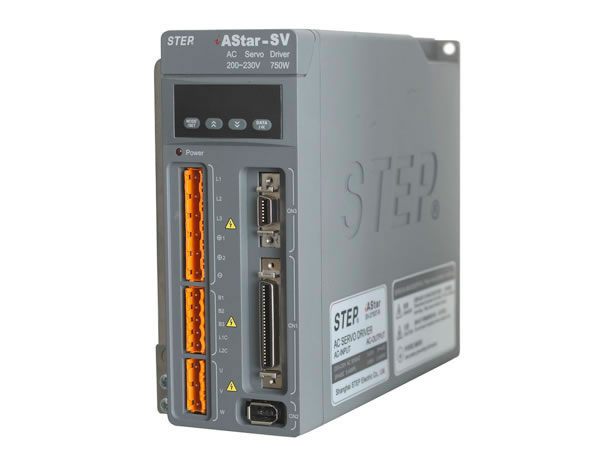

يشير جهاز التشغيل المؤازر AS210 إلى جهاز التحكم لدى المحرك المؤازر. فوظيفته بالنسبة للمحرك المؤازر هي بمثابة وظيفة جهاز التشغيل AC بالنسبة للمحرك AC. فمنتوجاتنا من أجهزة التشغيل المؤازرة مجهزة بالشرائح DSP المزدوجة من أجل ضمان استجابة التردد العالي. وتسمح الشرائح DSP المزدوجة أيضا لجهاز التشغيل المؤازر بتحقيق نظام الحلول الحسابية للتحكم المعقد، كما تسمح بأن يتم رقمنتها، ربطها بشبكة الأنترنت وجعلها أكثر ذكاء. وعبر ضبط المعلمات (البرامترات)، فأجهزة التشغيل المؤازرة قادرة على تحقيق نماذج للتحكم المرن، كالتحكم في عزم الدوران، التحكم في السرعة، التحكم في الموضعة ونماذج التحكم المتكاملة.
وتم تصميم الأجهزة الكهربائية لجهاز التشغيل المؤازر بدارة كهربائية للتشغيل وباستخدام الـ IPM. وداخل الـ IPM هناك دارة كهربائية مدمجة، وفي نفس الوقت، ومن أجل حماية هذه الدارة، هناك وظائف استشعار الفلطية الزائدة، التيار الزائد، درجة الحرارة الزائدة والفلطية الناقصة. وتأتي الحلقة الرئيسية من الأجهزة الكهربائية بدارة إقلاع مرنة من أجل تخفيض التأثير على جهاز التشغيل المؤازر أثناء عملية الإقلاع.

وتم تصميم وحدة الأجهزة الكهربائية لجهاز التشغيل المؤازر أيضا بمُقوِّم قنطري كامل بثلاثة أطوار من أجل تحويل الثلاثة أطوار AC أو التوريدات الأساسية إلى DC. وبعد ذلك، يشتغل مُقوِّم مَصدر الفلطية PWM ذات الموجات السينية بثلاثة أطوار، والذي تم تركيبه داخل جهاز التشغيل المؤازر، من أجل تغيير التردد بغرض تشغيل المحرك المؤازر AC المتزامن. وللتوضيح بطريقة بسيطة، فكل عملية تشغيلٍ لوحدة جهاز التشغيل المؤازر هي عملية للتحويل من AC إلى DC، ثم إلى AC مرة أخرى. وتأتي وحدة المقوم لجهاز التشغيل المؤازر بثلاثة أطوار.

وتتمتع منتوجاتنا من أجهزة التشغيل المؤازرة بوظيفة الضبط الأوتوماتي للمعلمات (البرامترات). ويمكن لمعلمات التحكم في السرعة أن تحدد أوتوماتيا عن طريق القصور الذاتي للدوران، وبعد ذلك يتم تحسينها استنادا على استجابة خطوات السرعة. إنها تأتي بمرونة، استقرار وفعالية ممتازة. وتم تجهيز منتوجاتنا من من أجهزة التشغيل المؤازرة أيضا بأجهزة تشفير/ ترميز عالية الدقة من أجل ضمان السرعة والموضعة المضبوطتين. ومن أجل التوضيح، فهي تستخدم أجهزة التشفير/ الترميز الإضافية 17-bit أو الكهرضوئية الصرفة كوحدة للتغذية الارتجاعية للموضع، وذلك من أجل تحقيق سرعة ودقة الموضعة.

تدعم أجهزة التشغيل المؤازرة AS210 مختلف شبكات الموصلات السريعة، من ضمنها DeviceNet، Modbus، Profibus والإثرنت الصناعي، إلخ. ولديها، أيضا، برمجيات مدمجة متعددة من أجل تقديم وظائف كعملية القياس، بحث النقط الأصلية والتجهيز الإلكترونية، إلخ.

المواصفات التقنية للمحرك المؤازر المُقاد بجهاز التشغيل المؤازر المتطابق

البند الوحدة AM21 -002B2T060S0 AM21 -004B2T060S0 AM21 -008B2T080S0 AM21 -010C 2T0130S0 AM21 -015C 2T0130S0 AM21 -020C 2T0130S0 AM21 -030C 2T0130S0
قدرة المحرك KW 0.2KW 0.4KW 0.75KW 1KW 1.5KW 2KW 3KW
عزم الدوران المقدر N.m 0.64 1.3 2.4 4.77 7.16 9.55 14.3
عزم الدوران الأقصى N.m 1.91 3.82 7.17 14.3 21.5 28.6 43
السرعة الدورانية المقدرة rpm 3000 3000 3000 2000 2000 2000 2000
السرعة الدورانية القصوى rpm 5000 5000 5000 3000 3000 3000 3000
التيار المقدر A 1.5 2.7 4.8 6.4 10 12.3 23.6
التيار الأقصى A 4.5 8.1 14.4 19.2 30 36.9 56.6
القصور (الذاتي) الدوراني Kg ·m ²*10^-4 0.42 0.67 1.51 4.6 6.7 8.72 12.9
فلطية التشغيل V 200 200 200 200 200 200 200
نموذج جهاز التشغيل المؤازر الملائم AS210-S002N0 AS210-S004N0 AS210-S008N0 AS210-S010N0 AS210-S015N0 AS210-S020N0 AS210-S030N0

المواصفات التقنية للمحرك المؤازر المُقاد بجهازنا للتشغيل المؤازر

درجة الحرارة المحيطة 0~+ 40 ℃
الرطوبة المحيطة 20 ~90%RH (اللاتكاثف)
مستوى الاهتزاز V15
مستوى الحماية IP65 (باستثناء عمود الدوران وأدوات التوصيل)
فعالية مقاومة الصدمات تسريع الاهتزاز: 24.5m/s²
مستوى مقاومة درجة الحرارة المستوى B
طريقة الإثارة الإثارة المغناطيسية الدائمة
طريقة التركيب التَّشفِيف (التزويد بحافة ناتئة)

المواصفات التقنية لجهاز التشغيل المؤازر AS220

النموذج AS220- S002N0 AS220- S004N0 AS220- S008N0 AS220- S010N0 AS220- S015N0 AS220- S020N0 AS220- S030N0
التحكم في عزم الدوران نطاق التحكم في عزم الدوران 1: 100
وقت دورة عزم الدوران 125 ميكروثانية كحد أدنى
وقت التحميل الزائد 8 ثوان (الخرج المقدر 200% )
طريقة التحكم في القيادة التحكم الخارجي في عزم الدوران (القيادة التناظرية)/ التحكم الداخلي في عزم الدوران
فلتر القيادة مرشح إمرار الترددات المنخفضة
تكرارية التحكم في عزم الدوران ±1 %
وقت الاستجابة الدينامية 1ms
التحكم في السرعة نطاق التحكم في السرعة 1: 4500
نسبة تقلب التحميل/ الفلطية/ درجة الحرارة (عند السرعة المقدرة) نسبة تقلب التحميل: الحد الأقصى 0.01% (التحميل 1%-100% )
نسبة تقلب الفلطية: لا تقلبات عند الفلطية المقدرة ±10% نسبة تقلب درجة الحرارة: ±0.1% كحد أقصى أثناء اشتغالها في درجات الحرارة من 0 إلى 5 درجات مائوية.
تقلب السرعة △n/nmax=0.3%
التحكم الموضعي التردد الأقصى لنبض الدخْل السوَّاق (يمد غيره بالطاقة) الخطي: 5
المُجمّع المفتوح: ≥200KPPS
طريقة القيادة النبضية النبض+ الرمز، الطور A + الطور B، النبض CCW + النبض CW
طريقة التحكم في القيادة التحكم الخارجي في الوضع باقيادة النبضية/ التحكم الداخلي في الوضعية
فلتر القيادة الإمرار المنخفض والمنحنى P
نسبة الجهاز الإلكتروني N/M: 1 ~32767/M, 1:32767(1/50<="" p=""> )
حدود عزم الدوران وفقا لطريقة ضبط المعلمات (البرامترات)
تعويضات التغذية إلى الأمام وفقا لطريقة ضبط المعلمات (البرامترات)
نماذج التحكم الأخرى: 1 طريقة التحكم المدمج في الوضعية وفي السرعة 2 طريقة التحكم المدمج في الوضعية وفي عزم الدوران 3 طريقة التحكم المدمج في السرعة وفي عزم الدوران عن طرق التحكم أعلاه
ملاحظة: يجب أن يتم تحديد المعلومات المفصلة حول طرق التحكم أعلاه أثناء تطوير المنتوج وعملية الإنتاج.
دخْل وخرْج النبض دخْل النبض قناتان للدخل النبضي، اختلاف الطور 90°، تردد النبض الأقصى 500kHz
خرْج النبض قناتان للخرج النبضي، اختلاف الطور 90°، تردد النبض الأقصى 500kHz
دقة ضبط السرعة الدخل التناظري nmax/211
الدخل الرقمي nmax/10000
التغذية الارتجاعية للوضعية 17
الدخْل والخرْج الدخل التناظري قناتا دخْل أو أكثر
الخرج التناظري قناتا خرْج أو أكثر
الدخل الرقمي SERVO-ON, MING, POT, NOT, RESET, PCL, NCL, RDIR, SPD1,SPD2,TVSEL PLOCK, IPG, GSEL
الخرج الرقمي INP, VCMP,TGON, SERVO-READY,CLIMT,VLIMT,BKIR, ALARM
خرْج المرقاب التناظري عن طريق ضبط المعلمات
مميزات تردد جهاز التشغيل 500Hz (عندما يكون التحميل مساويا للقصور (الذاتي) الدوراني)
طريقة الكبح الكبح الدينامي
الكبح الدينامي مدمج
التغذية الارتجاعية التغذية الارتجاعية الإضافية، التغذية الارتجاعية المطلقة، المحول الدوار للتغذية الارتجاعية
تشغيل/ توقيف الخطي والمنحنى S، وقت بدء التشغيل/ التوقيف: 0-999.99s
تردد القطع الشادوفي (تحويل التيار المستمر إلى متناوب) قادر على التخفيض الأوتوماتي للضجيج وتخفيض استهلاك الطاقة
لوحة التشغيل تدعم التوصيل الكبحي الساخن
يتم استخدامها من أجل ضبط المعلمات (البرامترات)، تحويل البيانات وعرض وضعية وحالة التشغيل
الاتصال RS232, RS485 ، modbus، *Profibus، *CANopen (قيد التطوير *)
الحماية الفلطية الناقصة، الفلطية الزائدة، التيار الزائد، درجة الحرارة الزائدة، التحميل الزائد، السرعة الزائدة، انقطاع التغذية الارتجاعية للوضعية، الحماية من الكبح المتجدد، إلخ.
برمجيات نظام التحكم البرمجيات Windows المستندة على الحاسوب، قادرة على ضبط وتغيير المعلمات (البرامترات)، وظائف التحكم وعلى المراقبة
