هذا منتج يوقف لتزويد و لم يعد للبيع

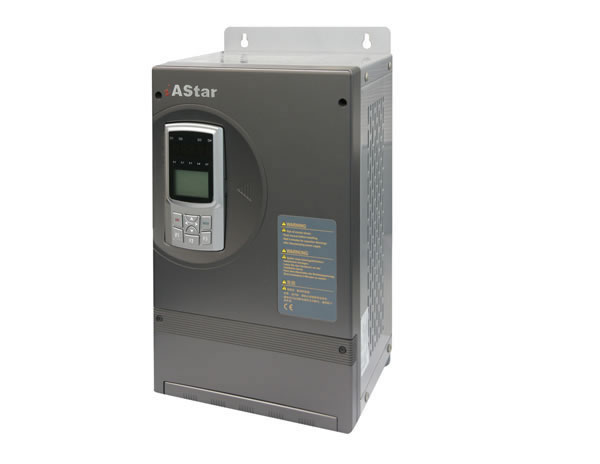

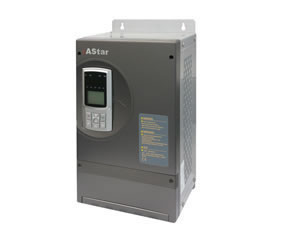

تتميز محولات التردد للمرافيع AS600 بنطاق واسع من الفلطية والطاقة، وهي قادرة على الاشتغال في فلطية الدخل العالية والتي تصل إلى حدود 690 V. إنه يمكن أن يتم تصميمها بأجزاء قيادة مدمجة مختلفة واختيارية من أجل ضمان سهولة وبساطة تركيبها، وهي قابلة للبرمجة من أجل الاستجابة للطلبات المختلفة للزبائن. وبالإضافة إلى ذلك، فإنه يمكننا تصنيع محولات التردد للمرافيع وفقا للطلبات الخاصة للزبائن.
يمكن أن يتم استخدام محولات التردد للمرافيع هذه من أجل التحكم في المحركات التقليدية اللاتزامنية ومحركات التردد المختلفة، وهي مثالية من أجل الرفع، والتحكم في وظائف الدوران لمعدات الرفع الصناعية كالرافعات القنطرية المتحركة، رافعات الحاويات، رافعات البضائع وغيرها. وقد لقيت استخدامات ناجحة في صناعات الورق، التعدين، الإسمنت، الكيماويات، البترول والغاز الطبيعي.
وبفضل اعتمادنا لجهاز التحكم في القوة الموجهة الخالي من استشعار السرعة المتطور على المستوى العالمي، وتكنلوجيات التحكم في عزم الدوران والتحكم في القوة الموجهة للدارة الكهربائية المغلوقة، فمحولات التردد للمرافيع تقدم أداء ممتازا للتحكم يمكن مقارنته مع محولات التردد العالية التردد الموجودة في الأسواق العالمية. وبالإضافة إلى ذلك، فإنه يتم تقديم محولات التردد للمرافيع بموثوقية معززة وقدرة كبيرة على التكيف مع مختلف الظروف البيئية، وبالتالي فهي تلائم بشكل أفضل طلبات السوق.
يزود تصميمُ التيار المقدر محولاتِ التردد للمرافيع بقدرة عالية على تحمل التحميل الزائد، وهو ما يجعلها مثالية من أجل الاستخدامات الصناعية. وفي نفس الوقت، فهي تتمتع بأداء ممتاز ومزايا متعددة. فمثلا، فإنها تقدم سرعة دينامية وثابتة دقيقة، جهاز التحكم في عزم الدوران، عزم الدوران العالي للمحرك، ويمكنها أن تقوم بالربط باستخدام الكابل الفائق الطول.
ومن أجل ضمان السلامة، فإنه قد تم تصميم محولاتِ التردد للمرافيع بوظائف مختلفة للحماية، من ضمنها حماية طرف التوصيل، التنبيه على التسخين الزائد، حماية الآلة ككل وغيرها. وأيضا، تأتي مع وظيفة الكشف الأوتوماتي عندما يتم إشعالها، التصميم الواسع لنطاق فلطية، الهيكل المدمج والأنبوب الهوائي المستقل. إنها مقاومة للماء، مقاومة للغبار ومقاومة للصدمات، وهو الأمر الذي يضمن موثوقية أدائها وطول أمد حياتها.
في ظل أنماط التحكم المختلفة، تسمح منتوجاتنا من محولات التردد للمرافيع للمحركات الكهربائية بأن تتوفر على عزم دوران مختلف أثناء الإقلاع، نطاق سرعة مختلف، ودقة استقرار سرعة مختلفة، إلخ. وفيما يلي التفاصيل حول هذا الأمر:
1 طريقة التحكم V/F
عزم دوران الإقلاع: 0.50Hz، عزم الدوران المقدر 180% (نطاق تنظيم السرعة: 1:100، دقة استقرار السرعة: ±0.5%،)
2 طريقة التحكم في قوة توجيه الدارة الكهربائية المفتوحة
عزم دوران الإقلاع: 0.20Hz، عزم الدوران المقدر 180% (نطاق تنظيم السرعة: 1:200، دقة استقرار السرعة: ±0.2%)
3 طريقة التحكم في قوة توجيه الدارة الكهربائية المغلوقة
عزم دوران الإقلاع: 0.00Hz، عزم الدوران المقدر 200% (نطاق تنظيم السرعة: 1:1000، دقة استقرار السرعة: ±0.02%)
4 طريقة التحكم في عزم الدروان
تقوم محولات التردد للمرافيع بالتحول المباشر فيما بين طريقة التحكم في عزم الدوران وطريقة التحكم في السرعة. ودقة عزم الدوران هي ±5%، ووقت الاستجابة هي أقل من 10ms.
المواصفات التقنية لمحول التردد للمرافيع
طاقة الدخل | طاقة الدخل | 380V-460V (-15% - +10%)، ثلاثة أطوار |
تردد الدخل | 45-65Hz | |
نطاق تبدل الفلطية المسموح به | الفلطية اللامتوازنة <3% | |
الانخفاضات المفاجئة للفلطية | الحماية ضد الفلطية الناقصة متاحة في 15ms، عندما يكون هناك توريد الطاقة AC 380v~460v بثلاثة أطوار، وفلطية الدخل أقل من AC300V | |
طاقة الخرج | فلطية الخرْج للمحرك | فلطية الخرج 0VAC-100%، توريد الطاقة بثلاثة أطوار |
تردد الخرج | جهاز التحكم V/F: 0.00 – 300.00Hz جهاز التحكم في القوة الموجهة: 0.00 – 120.00Hz | |
مستوى التحميل الزائد | إعادة التحميل (40℃) :150%, 1min; 200%, 3s | |
الفعالية (التحميل الكامل) | 7.5kw وأدنى ≧ 93% 45kw وأدنى≧ 95% 55kw وأدنى ≧ 98% |
|
دقة تردد الخرج | +-0.01% (السيطرة الرقمية، -10-+45C) +-0.1% (السيطرة الصورية، 25±10C) |
|
الدخل/ الخرج الرقمي | دخل العازل البصري الإلكتروني | 8 قنوات، يمكن تشكيل 24V، يمكن أن تحدد وظيفة الدخل من قبل المستخدم |
خرج المُجمِّع المفتوح | قناتان يمكن أن تحدد وظيفة الخرج من قبل المستخدم |
|
خرج المُرحل | 4 قنوات، يفتح ويغلق بشكل طبيعي، قدرة التلامس: 5A 250VAC أو5A 30 VDC، وظيفة الخرج يمكن تحديدها من قبل المستخدم | |
الدخل /الخرج التناظري | دخل الفلطية التناظرية | قناتان، -10-+10VDC أو0-+10VDC ، الدقة 0.1% |
دخل التيار التناظري | قناة واحدة، 0~20mA، الدقة 0.1% | |
خرج الفلطية التناظرية | قناتان، -10~+10 VDC، الدقة 0.1% | |
فلطية مقياس فرق الجهد الكهربائي | اضبطوا سرعة للطاقة +10VDC لمقياس الجهد الكهربائي (الحد الأقصى 25mA) | |
دخل جهاز فك الرموز | قدرة البطاقة PG | 5V, 12V, 300mA |
إشارة البطاقة PG | الموازنة، التفاضل، SIN/COS، Endat | |
خرج مقسِّم تردد البطاقة PG | OA, OB، معلمات جهاز التقسيم 1- 128 |
مميزات الحماية | تردد التيار الحامل | 2-16k (Hz)، يمكن تعديل تردد تيار الحامل بشكل أوتوماتي وفقا لمميزات التحميل |
تحليل التردد المضبوط بشكل مسبق | 0.01Hz (السيطرة الرقمية) +- 0.06Hz/120Hz (السيطرة التناظرية 11bit + غير موقعة) | |
طريقة السيطرة والتحكم | لوحة التحكم، جهاز التحكم في طرف التوصيل وجهاز الاتصال | |
طرق ضبط التردد | لوحة التحكم، الرقمي/ التناظري، الاتصال وغيرها | |
تعزيز عزم الدوران | التعزيز الأوتوماتي لعزم الدوران، التعزيز اليدوي لعزم الدوران | |
المنحنى V/F | المنحنى V/F المحدد من قبل المستخدم، المنحنى الخطي V/F، و 5 أنواع من المنحنيات المتميزة بتخفيض لعزم الدوران | |
التعديل الأوتوماتي للفلطية (AVR) | إن نسبة التحميل لإشارة الخرج PWM قابلة للتعديل أوتوماتيا وفقا لتقلب فلطية المُوصل، وذلك من أجل الحد من تقلبات فلطية الخرج والتي تتسبب فيها الفلطية غير المستقرة للشبكة الكهربائية. | |
التخلص من الهبوط الفوري للطاقة | في وقت الهبوط الفوري في الطاقة، فجهاز التحكم في فلطية المُوصل متاح وذلك من أجل تحقيق التشغيل بدون انقطاع | |
وظيفة الفرملة المباشرة | تيارا لفرملة: التيار المقدر 0.0~150.0% | |
المواصفات | نسخ المعلمات (البرامترات) | يمكن للوحة التشغيل المعيارية أن تحقق تنزيل، تحميل وعرض تطور عملية النسخ. يمكن للمستخدم أن يختار تحميل وظيفة التحريم من أجل تجنب أن تكتب المعلمات (البرامترات) بشكل زائد |
العملية PID | من أجل جهاز التحكم ذي الدارة الكهربائية المغلوقة لتقلب العملية | |
وظيفة التحكم في عزم الدوران | يمكن تحقيق التحول فيما بين التحكم في عزم الدوران والتحكم في السرعة عبر أطراف التوصيل | |
وظائف التحكم في الوضعية والآلية المؤازرة | إن المحولات العكسية للمرافيع قادرة على تحقيق تثبيتٍ لوضعية السرعة الصفرية بدقة | |
المُوصل العادي DC | يمكن لمجموعات مختلفة من المحولات العكسية للمرافيع أن تقتسم مُوصِّلا واحدا | |
الاختبار الذاتي للإشعال | إن المحولات العكسية للقوة الموجهة قادرة على الكشف الأوتوماتي للإشعال للدارات الكهربائية الداخلية والخارجية، من ضمنها تأريض المحرك، الخرج غير الطبيعي لتوريد الطاقة +10v، الدخل التناظري غير الطبيعي، والانفصال | |
حماية المحرك | حماية قفل الدوار | |
حماية المحرك من التحميل الزائد | ||
حماية المحرك من التسخين الزائد | ||
حماية حدود السرعة | ||
حماية حدود عزم الدوران | ||
حماية المحول العكسي للقوة الموجهة | حدود تيار الخرج | |
حدود عزم الدوران | ||
التحميل الزائد | ||
التحميل الزائد لـ IGBT | ||
الفلطلية الناقصة/ الفلطية الزائدة لطاقة الدخل | ||
الفلطلية الناقصة/ الفلطية الزائدة للمُوصِّل DC | ||
التسخين الزائد IGBT | ||
التسخين الزائد للمشعاع | ||
انقطاع الطاقة | ||
خطأ خرج الطاقة +10v | ||
فقْد إشارة الدخل التناظري (فقْد القيمة المرجعية للسرعة) | ||
الاتصال غير الطبيعي | ||
مشكل ربط/ وصل جهاز الترميز | ||
مشكل التوْليف الذاتي |
ظروف البيئة المحيطة | مكان التشغيل | ركبوا محولات التردد للمرافيع في وضعية عمودية في مكان ملائم، ولا يسمح بتركيبها أفقيا أو في أي وضعية من الوضعيات الأخرى. ووسيط التبريد لديها هو الهواء. ركبوها في مكان حيث لا تكون فيه في عرضة مباشرة لأشعة الشمس، الغبار، الغاز الأكَّال، الغاز القابل للاحتراق، غشاوة/ رذاذ الزيت، البخار وقطرات الماء. |
درجة الحرارة | -10 - +40C | |
خفض (استطاعة) درجة الحرارة (من أجل تحسين الأداء) | >40℃، عند كل ارتفاع بـ 1℃ ينخفض تيار الخرج المقدر بـ 1 بالمائة، في حدود 50℃ كحد أقصى | |
الارتفاع | 1000m | |
خفض (استطاعة) الارتفاع | >1000m، عند كل زيادة في الارتفاع بـ 100 متر، ينخفض تيار الخرج المقدر بـ 1% (إلى حدود 3000 متر كحد أقصى) | |
مستوى الرطوبة المحيطة | 5 – 95%، (اللاتكاثف) | |
الاهتزاز | 3.5m /s2, 2-9Hz; 10m/s2, 9-120Hz |
|
درجة حرارة التخزين | -40 - +70C | |
مستوى الحماية | IP00, IP20 | |
أشياء أخرى | نظام التبريد | التبريد بالهواء القسري |
الشواهد | CE |
لائحة نموذج محولل التردد للمرافيع
الدخل المقدر | الحجم | نموذج محول التردد للمرفاع | تيار الخرج المقدر | قدرة المحرك القابلة للاستعمال | التحميل الزائد 150% / 1 دقيقة |
200-240V | 1 | AS600 2T01P1 | 6 | 1.5 | 9 |
AS600 2T02P2 | 9 | 2.2 | 14 | ||
380V – 460V | AS600 2T03P7 | 14 | 3.7 | 22 | |
AS600 4T02P2 | 6 | 2.2 | 9 | ||
AS600 4T03P7 | 9 | 3.7 | 14 | ||
AS600 4T07P5 | 13 | 5.5 | 20 | ||
2 | AS600 4T05P5 | 18 | 7.5 | 27 | |
AS600 4T0011 | 27 | 11 | 40 | ||
3 | AS600 4T0015 | 34 | 15 | 51 | |
AS600 4T18P5 | 41 | 18.5 | 62 | ||
AS600 4T0022 | 48 | 22 | 72 | ||
4 | AS600 4T0030 | 65 | 30 | 98 | |
AS600 4T0037 | 80 | 37 | 120 | ||
5 | AS600 4T0045 | 97 | 45 | 146 | |
AS600 4T0055 | 128 | 55 | 192 | ||
6 | AS600 4T0075 | 165 | 75 | 248 | |
AS600 4T0090 | 195 | 90 | 292 | ||
AS600 4T0110 | 240 | 110 | 360 | ||
7 | AS600 4T0132 | 270 | 132 | 405 | |
AS600 4T0160 | 302 | 160 | 453 | ||
AS600 4T0185 | 370 | 185 | 550 |
ملاحظة: كما بالنسبة لمحولات التردد للمرافيع والمحرك AC بأربعة أقطاب (1500 دورة/ دقيقة) بمستوى فلطية وطاقة عاليين، فالرجاء الاتصال بالشركة STEP. افحصوا لوحة اسم المحرك للتأكد من أن محول التردد للمرافيع الذي تم اختياره ملائم للمحرك.
