محول التردد للرافعات المستخدمة في الموانئ

الصفحة الرئيسية » إعادة النظر » محول التردد للرافعات المستخدمة في الموانئ

AS700

عرض الفيديو

هذا منتج يوقف لتزويد و لم يعد للبيع

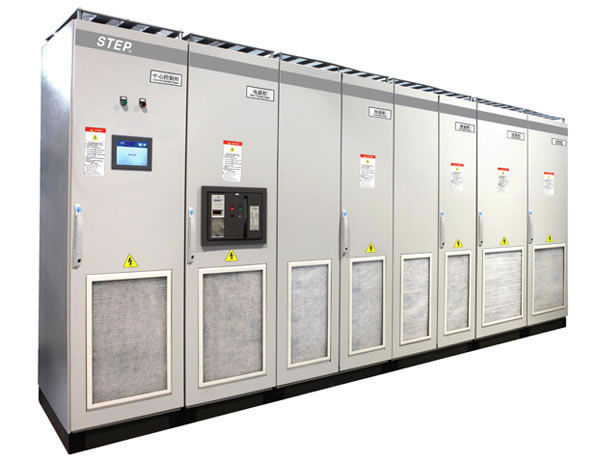

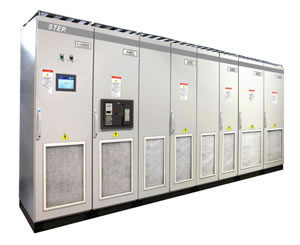

تأتي محولات التردد للرافعات المستخدمة في الموانئ AS700 بهيكل مندمج، وهي مجهزة بوحدة توريد الطاقة المتجددة التي تسمح بتغذية الطاقة، والتي يتم استرجاعها أثناء عملية الفرملة، داخل الشبكة الكهربائية. وبالتالي، فهي موفرة للطاقة بشكل كبير وتتطلب فضاء صغيرا للتركيب. وباعتبارها لا تتطلب أي مقاوم خارجي للفرملة، فمحولات التردد للرافعات المستخدمة في الموانئ سهلة التركيب.

وتسمح وحدة توريد الطاقة المتجددة لمحولات التردد للرافعات المستخدمة في الموانئ، بالاشتغال سواء بطريقة قيادة المحرك أو طريقة توليد الطاقة، ويمكن الانتقال فيما بين الطريقتين بسرعة نظرا لاستخدامنا في تصنيعها لتكنلوجيا التحكم في القوة الموجهة. ويمكن لوحدة توريد الطاقة المتجددة المتحكم فيها من قبل القوة الموجهة، أيضا، أن تعوض تقلب الفلطية الفوري للشبكة الكهربائية. وبالتالي، يمكن لمحولات التردد للرافعات المستخدمة في الموانئ أن تحمي المعدات من الأضرار، وتحمي سلك الصهيرة من التلف عندما يكون هناك تقلب في نظام توريد الطاقة الكهربائية.

تم تصميم محولات التردد هذه من أجل مختلف أنواع الرافعات المستخدمة في الموانئ، من ضمنها الرافعات القنطرية، رافعات الحاويات، والأنواع الأخرى من رافعات الحمولات. ويمكن أن يتم استخدامها أيضا في ميادين التحكم في المعالجة، مثلا في صناعات الورق، التعدين، إنتاج الإسمنت، المواد الكيماوية، الغاز الطبيعي، البترول، وغيها من الصناعات. ويمكن أن يتم تصنيع محولات التردد هذه حسب الطلبات الخاصة للزبائن. ويتميز بنطاقه الواسع من الطاقة والفلطية، وبقابليته للبرمجة، وبالتالي فهي قابلة للاستجابة لطلبات الاستخدام المختلفة.

المواصفات التقنية لمحول التردد للرافعات المستخدمة في الموانئ

توريد الطاقة	نطاق الفلطية والطاقة	ثلاثة أطوار U3N: 380-415VAC [-10%...+10%] ثلاثة أطوار U5N: 380-500VAC [-10%...+10%] ثلاثة أطوار U7N: 520-690VAC [-10%...+10%]
	تردد الدخل	45...66Hz
	تردد الوصل	مرة واحدة في الدقيقة أو أقل
	عامل القدرة	Cosφ1=1 (الموجة الأساسية) Cosφ=0.99(all)
	الفعالية (القدرة المقدرة)	AS700-01 98% AS700-x02 98% 97% (وحدة توريد الطاقة IGBT)
بيئة التشغيل	بيئة التشغيل	-10℃ (اللاتكاثف)... +40℃
	درجة حرارة التخزين	-40℃ ...+70℃
	درجة حرارة النقل	-40℃ ...+70℃
	الرطوبة النسبية	5~95%RH، اللاتكاثف، بدون مكونات أكَّالة ونقاط المياه
	طريقة التبريد	الهواء النظيف الجاف
	بيئة التخزين	IEC60721-3-1، المستوى 1C2 (الغاز الكيماوي)، المستوى 1S2 (العنصر الصلب)
	بيئة النقل	IEC60721-3-2، المستوى 2C2 (الغاز الكيماوي)، المستوى 2S2 (العنصر الصلب)
	بيئة التشغيل	IEC60721-3-3، المستوى 3C1/3C2* (الغاز الكيماوي)، المستوى 3S2 (العنصر الصلب) C= المكونات الكيماوية الحيوية، S = المكونات الميكانيكية الحيوية، * اللوحة المطلية للدارة الكهربائية
	الارتفاع	الحد الأقصى 1000 متر، التحميل 100% (بدون خفض الاستطاعة) 1000- 4000 متر أو أكثر، عند كل ارتفاع بـ 100 متر يتطلب الأمر خفض الاستطاقة بـ 1%.
	مقاومة الصدمات EN50178/EN60068-2-6	3-30HZ: السعة 1 ملمتر (الذروة) 30-150HZ: التسريع الأقصى هو 1G
	مستوى الحماية	IP21
المعيار	CE توجيه الفلطية المنخفضة 73/23/EEC، من ضمنها شرط التعديل 93/68/EEC التوجيه الميكانيكي 98/37/EC الشرط EMC، 89/336/EEC، من ضمنه شرط التعديل 93/68/EEC ISO 9001 و ISO 14001
وصلات نظام التحكم	فلطية الدخل التناظري	مجموعتان، 0~ +10V (أو -10V~+10V، جهاز التحكم بمقبض)، Ri=200kΩ، التحليل: 0.1% الدقة: ±1%
	تيار الدخل التناظري	0(4)…20mA ، Ri=250Ω التفاضلي
	الدخل الرقمي	8-bit، المنطق الإيجابي أو السلبي: 18~30VDC
	الفلطية الإضافية	DC24V، ±15%، 250mA كحد أقصى
	فلطية الخرج المرجعية	±10V ، ±3%، 10mA كحد أقصى
	الخرج التناظري	مجموعتان، 0 (4) ~20mA، Ri = 500Ω كحد أقصى، التحليل: 10 bits، الدقة: ±2%
	خرج إعادة التشغيل	3 خرج المرحل القابل للبرمجة، قدرة (مفتاح) التحويل: 24VDC/8A,250VAC/8A,125VDC/0.4A التحميل الأدنى لمفتاح التحويل: 5V/10mA
مميزات التحكم	طريقة التحكم	التحكم في السرعة + التحكم في عزم الدوران، ويسمح بالتحول من إحدى هاتين الطريقتين إلى الأخرى
	عزم دوران الإقلاع	180% 0Hz (جهاز التحكم في القوة الموجهة للبطاقة PC)
	نطاق التحكم في السرعة	1:1000 (جهاز التحكم في القوة الموجهة للبطاقة PC)
	التحكم فيعزم الدوران	وقت الاستجابة:<10ms، عند عزم الدوران الإسمي للدارة الكهربائية المغلوقة
	التحكم فيعزم الدوران	دقة عزم الدوران: ±5%، عند ظرف عزم الدوران الإسمي للدارة الكهربائية المغلوقة
	التحكم في السرعة	دقة السرعة في الوضعية الثابتة: 0.01% من السرعة المقدرة (الدارة الكهربائية المغلوقة)
	التحكم في السرعة	دقة السرعة في الوضعية الدينامية: 2-4ms (الدارة الكهربائية المغلوقة)
	القدرة على التحميل الزائد	1.8 × تيار الخرج المقدر (180% التحميل الزائد)، المدة: 60s، 2× تيار الخرج المقدر (200% التحميل الزائد)، المدة: 10s
	تردد التيار الحامل	4 ~11kHz
	قياس نسبة التحميل	هناك جهاز استشعار لقياس الوزن متاح من أجل تعديل عزم الدوران الضروري على طور التحميل بينما يتم إعتاق المكابح.
	الرفع العالي السرعة	في الحالة التي لا يكون فيها تيار الخرج أكبر من التيار المقدر للمحرك بينما المحرك في سرعته القصوى، فمحول التردد للرافعات يأتي بطاقة ثابتة. وبالتالي، فسرعة محول التردد أعلى من السرعة المقدرة للمحرك

مستوى الطاقة

المستوى المقدر		لا وجود للتحميل الزائد	تحميل زائد قليل		تحميل زائد كبير		النموذج	الأبعاد الكلية
Icon max A	Imax A	Pcon max kW	IN A	PN kW	Ihd A	Phd kW	النموذج	الأبعاد الكلية
UN=400V ( 380~415V، قيمة الطاقة فعالة عند الفلطية المقدرة 400V)
120	168	55	114	55	88	45	AS700-04-0055-3	S2
150	234	75	142	75	117	55	AS700-04-0075-3	S2
165	264	90	157	90	132	75	AS700-04-0090-3	S2
202	293	110	194	110	151	75	AS700-04-0110-3	S2
250	363	132	240	132	187	90	AS700-04-0132-3	S2
292	400	160	280	160	218	110	AS700-04-0160-3	S3i
370	506	200	355	200	277	132	AS700-04-0200-3	S3i
469	642	250	450	250	351	200	AS700-04-0250-3	S3i
565	773	315	542	315	423	250	AS700-04-0315-3	S3i
704	963	385	675	355	526	315	AS700-04-0385-3	S4i
919	1258	500	882	500	688	355	AS700-04-0500-3	S4i
1111	1521	630	1067	630	831	450	AS700-04-0630-3	2×S3i
1379	1888	800	1324	710	1031	560	AS700-04-0800-3L	2×S4i
1535	2102	900	1474	800	1149	630	AS700-04-0900-3	2×S4i
1978	2707	1200	1899	1100	1479	800	AS700-04-1200-3	3×S4i
2610	3573	1600	2506	1400	1953	1100	AS700-04-1600-3	3×S4i
UN=500V ( 380~500V، قيمة الطاقة فعالة عند الفلطية المقدرة 500V )
120	168	75	114	75	88	55	AS700-04-0075-5	S2
139	234	90	132	90	114	75	AS700-04-0090-5	S2
156	264	110	148	90	125	75	AS700-04-0110-5	S2
200	291	132	192	132	150	90	AS700-04-0132-5	S2
245	356	160	235	160	183	110	AS700-04-0160-5	S3i
302	438	200	289	200	226	132	AS700-04-0200-5	S3i
365	530	250	350	250	273	160	AS700-04-0250-5	S3i
455	660	315	437	315	340	200	AS700-04-0315-5	S3i
525	762	355	504	355	393	250	AS700-04-0355-5	S4i
595	863	400	571	400	445	315	AS700-04-0400-5	S4i
670	972	500	643	450	501	315	AS700-04-0500-5	S4i
892	1294	630	856	630	667	450	AS700-04-0630-5	2×S3i
1005	1458	710	965	630	752	500	AS700-04-0710-5	2×S4i
1313	1906	900	1261	900	982	710	AS700-04-0900-5	2×S4i
1528	2217	1120	1467	1120	1143	800	AS700-04-1120-5	3×S4i
1884	2734	1400	1809	1300	1409	1000	AS700-04-1400-5	3×S4i
2486	3608	1800	2387	1700	1860	1300	AS700-04-1800-5	4×S4i
UN=700V (525~690V، قيمة الطاقة فعالة عند الفلطية المقدرة 690V )
132	192	110	127	110	99	90	AS700-04-0110-7	S2
150	218	132	144	132	112	90	AS700-04-0132-7	S2
201	301	200	193	160	150	132	AS700-04-0200-7	S2
279	417	250	268	250	209	200	AS700-04-0250-7	S2
335	502	315	322	250	251	200	AS700-04-0315-7	S3i
382	571	355	367	355	286	250	AS700-04-0355-7	S3i
447	668	450	429	400	334	315	AS700-04-0450-7	S3i
659	985	630	632	630	493	450	AS700-04-0630-7	S3i
729	1091	710	700	710	545	500	AS700-04-0710-7	S4i
876	1310	900	840	800	655	630	AS700-04-0900-7	S4i
1112	1663	1120	1067	1120	831	800	AS700-04-1120-7	S4i
1256	1879	1250	1206	1200	940	900	AS700-04-1250-7	2×S3i
1657	2480	1700	1591	1600	1240	1200	AS700-04-1700-7	2×S4i
2321	3472	2300	2228	2300	1736	1600	AS700-04-2300-7	2×S4i
2460	3680	2500	2362	2400	1840	1800	AS700-04-2500-7	3×S4i
