هذا منتج يوقف لتزويد و لم يعد للبيع

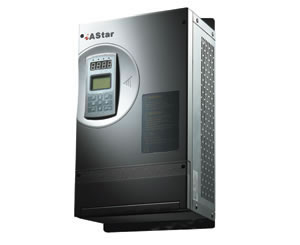

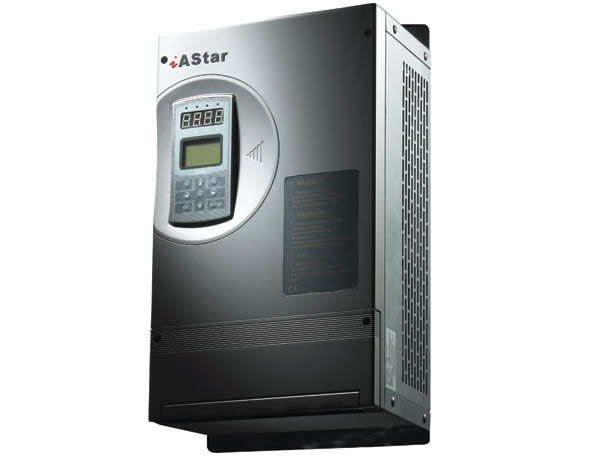

تقدم محولات التردد للمصاعد المستخدمة في أوراش البناء AS620، أنواع مختلفة من طرق ضبط التردد، وذلك من أجل الاستجابة لطلبات الاستخدام المختلفة في الميدان. وفي نفس الوقت، ومن أجل ضمان خرج الفلطية الثابتة عندما يكون هناك تقلب في فلطية الشبكة الكهربائية، فقد تم تصميم محولات التردد للمصاعد المستخدمة في أوراش البناء مع وظيفة AVR. ومقارنة لها مع المنتوجات المماثلة، فهي لا تقدم فقط الوظائف الممتازة للتحكم في المحرك، بل إنها تتمتع أيضا بموثوقية عالية وقدرة كبيرة على التكيف مع الظروف البيئية، وذلك من أجل تلبية طلبات الاستخدام المتنوعة للزبائن. وكما يشير إلى ذلك اسمها، فمحولات التردد للمصاعد المستخدمة في أوراش البناء مثالية للاستخدام في معدات الرفع كالرافعات والمرافيع الكهربائية، إلخ.

من أجل ضمان سلامة تشغيل النظام، فمحولات التردد للمصاعد المستخدمة في أوراش البناء تتطلب استخدام اسم المستخدم والرقم السري لتقوم ببدء التشغيل (الإقلاع)، وتم تصميمها أيضا بمُوصِّل ذي مُحاثة منخفضة. وتتوفر على وظيفة التحكم في وثوب التردد وذلك لتفادي نقطة الرنين للحمولات الميكانيكية، ووظيفة الموالفة الآنية (للإبقاء على الترددات في نسب مضبوطة) للسرعة الدورانية وذلك من أجل السماح للمحرك بالإقلاع مرة أخرى بكل سلاسة. وفي نفس الوقت، تم تصميمها استنادا على طريقة تعويض الوقت الميت لمحول التردد PWM، فمنتوجاتنا من محولات التردد للمصاعد المستخدمة في أوراش البناء تخفض الضجيج والخسائر في المحركات الكهربائية. ومع الوظيفة الأوتوماتية لتعويض فقْد النحاس الدوار، يمكن لمحولات التردد للمصاعد هذه أن تضمن السرعة الثابتة للمحركات الكهربائية.

تتميز محولات التردد للمصاعد المستخدمة في أوراش البناء بالهيكل المدمج، نطاق فلطية الدخل الواسع، الأنابيب الهوائية المستقلة، وظيفة الكشف الأوتوماتي عندما يتم إشعالها، والمقاومة الجيدة لكل من الماء، الغبار والصدمات. وأيضا، فهذه المنتوجات مصنوعة بوظائف حماية كاملة، كحماية طرف التوصيل، حماية الآلة ككل، الحماية العالية الدقة للتيار، التنبيه على التسخين الزائد، والعديد من الوظائف الأخرى.

لائحة نموذج محول التردد للمصاعد المستخدمة في أوراش البناء

نموذج محول التردد AS620 -	القدرة المقدرة (kVA)	تيار الخرج المقدر (A )	قدرة المحرك القابلة للاستعمال (kW )
4T05P5	9	13	5.5
4T07P5	13	18	7.5
4T0011	19	27	11
4T0015	24	34	15
4T18P5	29	41	18.5
4T0022	34	48	22
4T0030	45	65	30
4T0037	55	80	37
4T0045	68	97	45
4T0055	89	128	55
4T0075	115	165	75

ملاحظة: كما بالنسبة لمحولات التردد للمصاعد المستخدمة في أوراش البناء والمحرك AC بأربعة أقطاب (1500 دورة/ دقيقة) بمستوى فلطية وطاقة عاليين، فالرجاء الاتصال بالشركة STEP. افحصوا لوحة اسم المحرك للتأكد من أن محول التردد الذي تم اختياره ملائم للمحرك.

المواصفات التقنية لمحول التردد للمصاعد المستخدمة في أوراش البناء

الدخل	فلطية الدخل	380V~460V (-15% ~+10% )، توريد الطاقة بثلاثة أطوار
	تردد الدخل	45~65Hz
	نطاق تبدل الفلطية المسموح به	عدم توازن الفلطية ≤3%
	الانخفاضات المفاجئة للفلطية	الحماية ضد الفلطية الناقصة متاحة في 15ms، عندما يكون هناك توريد الطاقة AC 380v~460v بثلاثة أطوار، وفلطية الدخل أقل من AC300V

الخرج	فلطية الخرج للمحرك	فلطية الخرج 0VAC-100%، توريد الطاقة بثلاثة أطوار
	تردد الخرج	جهاز التحكم V/F: 0.00 ~300.00Hz
	قدرة التحميل الزائد	150% التحميل المقدر: 60s
	الفعالية (التحميل الكامل)	>94%
	دقة تردد الخرج	±0.01% (السيطرة الرقمية، -10 ~+45℃) ±0.1% (السيطرة الصورية،25±10℃)

الدخل/ الخرج الرقمي	دخل العازل البصري الإلكتروني	8 قنوات، يمكن أن تحدد وظيفة الدخل من قبل المستخدم
	خرج المُجمِّع المفتوح	6 قنوات، يمكن أن تحدد وظيفة الخرج من قبل المستخدم
	خرج المُرحل	قناتان، يفتح ويغلق التلانس/ التماس بشكل طبيعي، مقاومة التلامس: 5A 250VAC أو5A 30VDC، يمكن أن تحدد وظيفة الدخل من قبل المستخدم

الدخل /الخرج التناظري	دخل الفلطية التناظرية	مسلكان، -10~+10VDC أو 0 ~+10VDC، الدقة 0.1%
	فلطية مقياس فرق الجهد الكهربائي	يزود مقياس فرق الجهد الكهربائي بتوريد الطاقة +10VDC من أجل ضبط السرعة (الحد القصى 25mA)

مميزات جهاز التحكم	طريقة التحكم	جهاز التحكم V/F
	عزم دوران الإقلاع	2.50Hz, 150%
	نطاق تنظيم السرعة	1:50
	دقة استقرار السرعة	± 2% (عندما تكون وظيفة التعويض الأوتوماتي لفقْد النحاس الدوار متاحة، يمكن أن تكون الدقة هي ±0.5%)
	تردد التيار الحامل	2~10k(Hz)
	تحليل التردد المضبوط بشكل مسبق	0.01Hz (السيطرة الرقمية) ±0.06Hz/120Hz (السيطرة التناظرية 11bit + غير موقعة)
	طريقة السيطرة والتحكم	لوحة التحكم، طرف توصيل جهاز التحكم، إشارة الاتصال
	طرق ضبط التردد	لوحة التحكم، الإشارة الرقمية/ التناظرية، إشارة الاتصال
	تعزيز عزم الدوران	التعزيز الأوتوماتي لعزم الدوران، التعزيز اليدوي لعزم الدوران
	المنحنى V/F	المنحنى V/F المحدد من قبل المستخدم، المنحنى الخطي V/F، و 5 أنواع من المنحنيات المتميزة بتخفيض لعزم الدوران
	التنظيم الأوتوماتي للفلطية (AVR )	إن نسبة التحميل لإشارة الخرج PWM قابلة للتعديل أوتوماتيا وفقا لتقلب فلطية المُوصل، وذلك من أجل الحد من تقلبات فلطية الخرج والتي تتسبب فيها الفلطية غير المستقرة للشبكة الكهربائية.
	التخلص من الهبوط الفوري للطاقة	في وقت الهبوط الفوري في الطاقة، فجهاز التحكم في فلطية المُوصل متاح وذلك من أجل تحقيق التشغيل بدون انقطاع
	قدرة الفرملة DC	تيارا لفرملة: التيار المقدر 0.0 -120.0%

الوظائف الخاصة	نسخ المعلمات (البرامترات)	يمكن للوحة التشغيل المعيارية أن تحقق تنزيل، تحميل وعرض تطور عملية النسخ.
	المُوصِّل العادي DC	يمكن لمجموعات مختلفة من المحولات العكسية للمرافيع أن تقتسم مُوصِّلا واحدا

وظائف حماية المحرك	الحماية من انحصار الدوار
	حماية المحرك من التحميل الزائد
	حماية المحرك من التسخين الزائد (PTC)
	حماية حدود السرعة

هيكل محول التردد للمصاعد	حدود تيار الخرج
	التحميل الزائد
	التحميل الزائد لـ IGBT
	لفلطلية الناقصة/ الفلطية الزائدة للدخل
	الفلطلية الناقصة/ الفلطية الزائدة للمُوصِّل DC
	التسخين الزائد IGBT
	التسخين الزائد للمشعاع
	انقطاع الطاقة
	انقطاع الاتصال

بيئة التشغيل	أماكن الاستخدام	ركبوا محولات التردد للمصاعد المستخدمة في ورشات البناء في وضعية عمودية في مكان ملائم، ولا يسمح بتركيبها أفقيا أو في أي وضعية من الوضعيات الأخرى. ووسيط التبريد لديها هو الهواء. ركبوها في مكان حيث لا تكون فيه في عرضة مباشرة لأشعة الشمس، الغبار، الغاز الأكَّال، الغاز القابل للاحتراق، غشاوة/ رذاذ الزيت، البخار وقطرات الماء، ألخ
	درجة الحرارة المحيطة	-10 ~+40℃
	خفض (استطاعة) درجة الحرارة (من أجل تحسين الأداء)	>40℃، عند كل ارتفاع بـ 1℃ ينخفض تيار الخرج المقدر بـ 1 بالمائة، في حدود 50℃ كحد أقصى
	الارتفاع	1000m
	خفض (استطاعة) الارتفاع	>1000m، عند كل زيادة في الارتفاع بـ 100 متر، ينخفض تيار الخرج المقدر بـ 1％ (إلى حدود 3000 متر كحد أقصى)
	مستوى الرطوبة المحيطة	5 ~95%، (اللاتكاثف)
	الاهتزاز	3.5 m /s2, 2 ~9Hz; 10 m /s2, 9 ~120Hz ;
	درجة حرارة التخزين	-40 ~+70℃
	مستوى الحماية	IP00, IP20

لوحة التحكم	النوع	لوحة التحكم النقالة
	الطول	1m (قابل للتصنيع حسب الطلبات الخاصة للزبائن)
	الوصل	RJ45
	شاشر عرض النصوص	خطوط4
	الشاشة LED	4 digits
	الكاشف LED	4pcs
	الزر	9pcs

أشياء أخرى	طريقة التبريد	التبريد بالهواء القسري
	طريقة التركيب	داخل الخزانة
	الشواهد	CE
