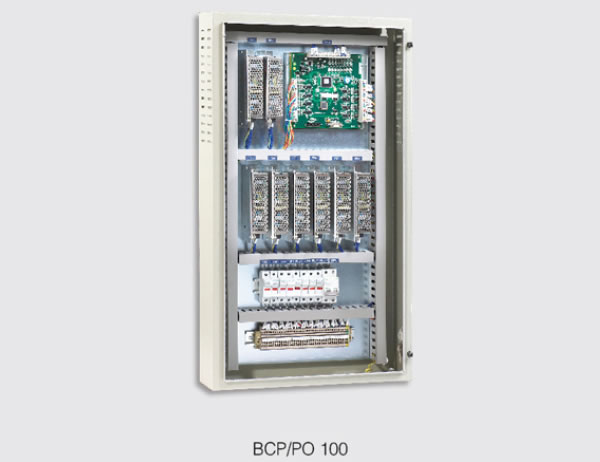

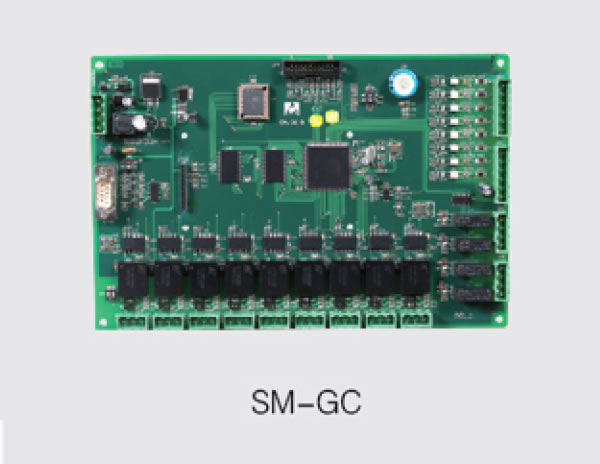

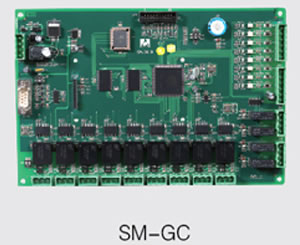

إن نظام السيطرة على مجموعة المصاعد تم تصميمه على أساس مركز تقنية السيطرة على المجموعة . إن السيطرة على المجموعة تستخدم لانجاز تسجيل و توزيع لنداءات الردهة . إن تبادل المعلومات المتسلسل CAN-Bus serial communication بين سيطرة المجموعة و السيطرة الرئيسية للمصعد تضمن انتقال فعال و ذو سرعة عالية للبيانات الغزيرة . إن لوحة السيطرة على المجموعة مزودة بمؤشرات LED ، تسمح بالتحكم بفعاليات تبادل المعلومات بين المسيطر على المجموعة و المسيطر الرئيسي للمصعد ، بالإضافة إلى الارتباط بالمنافذ الداخلة . إن نظام التحكم في مجموعة المصعد يمكنه ادارة 8 مصاعد و 48 طابق ، و يسمح بمدى واسع من التطبيقات .

مبادئ عمل نظام السيطرة على مجموعة المصاعد
بعد التنشيط ، فان المسيطر الرئيسي للمصعد الفردي سوف يرسل إشارة من زر النداء الموجود في الردهة الى نظام التحكم بمجموعة المصاعد . إن إشارة نداء الردهة المسجلة عندها سوف ترسل إلى لوحة المؤشرالطابق لكل طابق لتعريف نداء النزول و ضوء زر النداء . في حالة كون اي واحد من أجهزة السيطرة الرئيسية قد فقد الطاقة ، فان نظام السيطرة على المجموعة سوف يتصل مباشرة مع لوحة المؤشرالنداء ، لضمان بان المصعد سوف يستمر بالعمل على نحو فعال تحت سيطرة نظام السيطرة على المجموعة.

طبقاً لمبادئ SHORTEST WAITING TIME و بالاخذ بعين الاعتبار المسافة بين الطوابق ، الحالة المسجلة من نداء الردهة و نداء مقصورة المصعد ، حالة التجاوز ، التشغيل العكسي ، و إلخ . ، فان نظام التحكم بمجموعة المصاعد سوف ينفذ التوزيع الحقيقي الفعال لإشارة نداء الردهة . إن النظام سوف يختار المصعد ذو الاستجابة السريعة ، و بالتالي قابلية النقل يمكن انجازها بصورة كاملة و إن كفاءة تشغيل المصعد سوف تتحسن بشكل واضح .

إن نظام التحكم بمجموعة المصاعد سوف يميز المصعد الذي سيبقى بابه مفتوح بعد استلام اشارة نداء الردهة المعينة لمدة طويلة ، و النظام سوف يوقف ذلك المصعد و اعادة تعيين إشارات نداء الردهة ، لضمان اقل وقت انتظار للركاب .

في حالة كون نظام التحكم بمجموعة المصاعد قد انهار ، تحت الصيانة ، او انقطاع القدرة الكهربائية ،كل مصعد مفرد سوف يعمل باستمرار ، و سوف يعود تلقائياً الى نمط السيطرة على المجموعة بعد استعادة السيطرة على المجموعة .

الوظائف الرئيسية لنظام السيطرة على مجموعة المصاعد
لتلبية المتطلبات المختلفة و الزيادة من كفاءة التشغيل ، فان نظام السيطرة على مجموعة المصعد يوفر وظائف متعددة .

التوجيه التلقائي الى الطابق الأرضي
لتعزيز قابلية النقل الى الطابق الأرضي ، عند عدم وجود مصعد في الطابق الأرضي ، نظام التحكم بمجموعة المصعد سوف يعين المصعد الغير مُعين الذي سوف يصل الى الطابق الارضي بسهولة كبيرة للأنتقال الى الطابق الارضي .

تبديد انتظار مقصورة المصعد
إن نمط تبديد انتظار مقصورة المصعد يبدأ عندما تكون جميع المصاعد تحت سيطرة نظام السيطرة على مجموعة المصاعد هي متوقفة عن العمل لأكثر من دقيقة واحدة . إن النظام سوف يعين أحد المصاعد الذي يمكنه الوصول الى الطابق الارضي بسهولة للانتقال الى الطابق الارضي و الانتظار هنالك مع غلق الباب ، إذا لم يكن هنالك مصعد في الطابق الارضي او في الطابق الأسفل منه . و النظام سوف يعين احد المصاعد الذي يمكنه الوصول الى أعلى طابق بسهولة للانتقال الى أعلى طابق و الانتظار هنالك مع غلق الباب ، إذا كان هنالك مصعدين او اكثر يستخدمان بصورة طبيعية .

وقت ذروة بداية العمل و وقت ذروة انتهاء العمل
إن وقت ذروة بداية العمل يضبط يدوياً او بواسطة المُرَحِّل ( المبدل ) المؤقت ، او عند وجود 3 أوامر هي مسجلة في المصعد و الذي يشتغل صعودا فوق الطابق الارضي ، فأن وقت ذروة بداية العمل سوف تبدأ بواسطة السيطرة على مجموعة المصاعد . إن المصاعد سوف تخصص للانتظار في الطابق الأرضي مع فتح الباب . عند انتهاء وقت الذروة ، نظام السيطرة على مجموعة المصاعد سوف يستأنف الحالة الطبيعية .

و نفس الشيء ، إن نمط وقت ذروة انتهاء العمل يبدأ خلال وقت ذروة انتهاء العمل ، عندما المصاعد تكون محملة بالكامل و تنتقل نحو الاسفل من الطوابق العلوي الى الطابق الارضي . فان المصاعد تخصص للطابق الأعلى . و عند انتهاء وقت ذروة انتهاء العمل او التحسس بعدم وجود حمولة كاملة للمصاعد الذاهبة بالاتجاه الأسفل فوق الطابق الارضي لدقيقتين متتاليتين ، فان نظام السيطرة على مجموعة المصاعد سوف يستأنف الحالة الطبيعية .

التحكم بغير طوابق الخدمة
نظام السيطرة على المجموعة يوفر مخططين لطوابق التي ليست بالخدمة مسبقاً . كل مخطط يخصص لكل مصعد للاستجابة للاوامر ، الاستدعائات الى الاعلى او الاستدعائات الى الاسفل في الطوابق المحددة. إن المخططين يمكن التحكم بهما بواسطة مفتاحين او مرحلين ( مبدلين ) مؤقتين .

تقسيم المجموعة
إن المفتاح لمقسم المجموعة هو متوفر في هذه الوظيفة . إن نظام السيطرة على المجموعة سوف يقسم مجموعة المصاعد الى مجموعتين مستقلتين حسب التنظيم و عندما يكون المفتاح في وضع التشغيل . و يستأنف الحالة الطبيعية عندما يكون المفتاح في وضع الاطفاء ( غير مُشتغل ).

النمط البسيط القسري
إن المفتاح للنمط البسيط القسري هو متوفر في لوحة تشغيل مقصورة المصعد لهذه الوظيفة . عندما يكون هذا المفتاح في وضع التشغيل ، فان المصعد المطابق(المرتبط مع هذا المفتاح) سوف يعمل بالنمط البسيط . و عندما يكون المفتاح في وضع الاطفاء ، نظام التحكم بالمجموع سوف يستأنف حالة التحكم بالمجموعة الطبيعية .

نمط توفير الطاقة
في هذه الوظيفة ، إن نظام السيطرة على مجموعة المصاعد يقلل من عدد المصاعد التي في الخدمة وصولاً الى الحد المطلوب او يحدد مصعد واحد يعمل من المجموعة ، و عندما النظام يتحسس بان عدد المصاعد في الخدمة هو اكثر من العدد المطلوب لتلبية متطلبات الحد الادنى للخدمة . و إن المصاعد التي ليست في الخدمة سوف تكون في نمط السكون (sleeping mode ) و تردد تشغيل المصعد يتم تقليله وفقاً لذلك ، و بالتالي سوف يرتفع الاقتصاد بالطاقة . و نفس الشيء ، فان نظام السيطرة على مجموعة المصاعد سوف يُزيد من عدد المصاعد بإيقاظها من نمط السكون ، عندما النظام يتحسس بان عدد المصاعد في الخدمة هو اقل من العدد المطلوب للخدمة .

تشغيل القدرة الكهربائية للطوارئ
هذه الوظيفة يتم اختيارها للمصاعد مع وظيفة السيطرة على مجموعة المصاعد و للمباني التي تحتوي على مجهز قدرة للطوارئ . خلال فقدان القدرة الكهربائية ، فان قدرة الطوارئ الكهربائية يتم تقديمها و إن نظام السيطرة على مجموعة المصاعد سوف يوجه المصاعد الى الطابق الارضي مع فتح الابواب ، و السماح للركاب بالنزول . و لتجنب العجز بمجهز القدرة للطوارئ بسبب التشغيل المتزامن في وقت واحد ، فان نظام السيطرة على مجموعة المصاعد سوف يقرر نظام التشغيل بحسب البارامترات المحددة مسبقاً .

إن شركتنا هي متخصصة في توريد وصناعة نظام التحكم بمجموعة المصعد مقرها في الصين . في شركة STEP نحن أيضاً نوفر خزانة السيطرة على المصعد ، نظام السيطرة على السلالم المتحركة ، محول التردد العام ، المقوم العكسي للمصعد ، و اكثر بكثير .
