MCP-PYGM/PYBL

عرض الفيديو

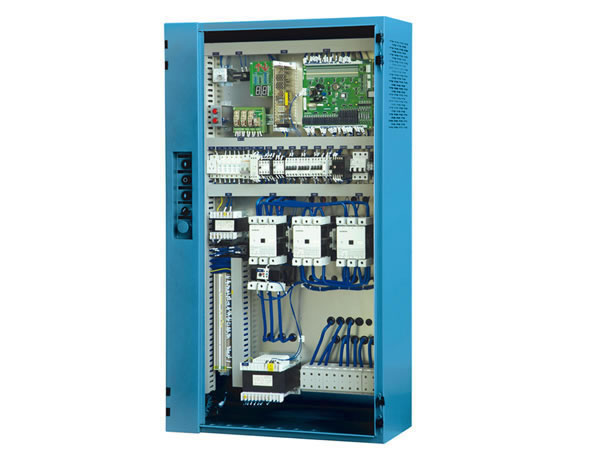

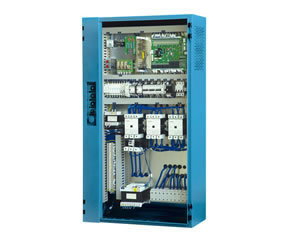

إن وظيفة السيطرة لخزانة التحكم المتوازية في المصاعد الهيدروليكة هي تحقق بواسطة لوحة التحكم بالمصعد المتوازية SM-01-DP . إن خزانة السيطرة تطبق عملية تبادل المعلومات المتوازية بالكامل (full parallel communication ) و هي ملائمة لمصاعد الحمولة المشغلة هيدروليكياً و ذات الارتفاع المنخفض .

المواصفات التقنية
طلب الطاقة: 50/60Hz، AC380V-460V، 3 phase
نطاق الطاقة: 5KW-75kW
سرعة المصعد القصوى: 1.0m/s
عدد الطابق: 5
الأسطوانة الهيدروليكية القابلة للتطبيق: Belling، MCP-PYBL، GMV، MCP-PYGM
جهاز التحكم الرئيسي: SM-01-DPC
أسلوب التشغيل: جهاز بدء التشغيل Star Delta
دقة الهبوط: ±5mm
معيار الأداء: GB7588/EN-81
معيار الأمان: JG5071-1996
درجة حرارة الغرفة: -10℃-45 ℃
اللون: الرمادي الفاتح ( اختياري)
أسلوب العرض: ترميز سبعة مقاطع، ترميز BCD، الترميز الرمادي، الترميز الزوجي
الأبعاد (mm): 1300×750×280

وصف الواجهة المعيارية
واجهة الطاقة: طرفية
المحرك الكهربائي التكييفي: المحرك غير المتزامن AC
محرك الباب: محرك الباب المتغير التردد AC220V
تبديل غرفة الآلة: جهاز تحكم السرعة / تبديل توقف خزانة السيطرة / تبديل التشغيل الكهربائي للطوارئ / زر الإصلاح صعودا / زر الإصلاح هبوطا
تبديل قناة المصعد: تبديل التحديد / تبديل التخفيف / جهاز وقاية السلسلة المعطلة الدرجية / تبديل توقف الطابق / تبديل تخفيض السرعة
تبديل مجموعة السقف: تبديل توقف غرفة التحكم / تبديل توقف مجموعة السقف / التروس الآمنة / تبديل ضبط المستوى / تبديل الحمولة الخفيفة، الحمولة الكاملة، الحمولة الزائدة / تبديل ستارة المصباح / تبديل لوح الأمان
الإضاءة: AC220V ( مجموعة السقف، طابق) / AC36V ( مجموعة السقف)
نظام الاتصال الداخلي: نظام الاتصال بخمس قنوات ( نظام أربعة أسلاك)
واجهة كابل التحكم:
قابس AMP مع عمود الربط
واجهة التكوين الاختياري: جرس الوصول ( كهربائي)، لمبة الوصول، لوح التحكم بـ 6 طبقات إلى 10 طبقات
الكابل الخلفي: TVVBP**/**×0.75+2×2P×0.75+1×2.0 ( مجهز مع الوظيفة والأرضية)
كابل الاتصال: 4-core /RVV4/2×2×0.75 الكابل الدائري
كابل قفل الباب: 3-core /RVV3/2×0.75+1×2.0 الكابل الدائري
كابل المرقاب: 12-core /RVV12/11×0.75+1×2.0 الكابل الدائري ( ترميز سبعة مقاطع لهذا الموديل، الموديلات الأخرى تقتصر على احتياجات)
كابل تبديل قناة المصعد: 19-core /RVV19/18×0.75+1×2.0 الكابل الدائري
كابل تحديد السرعة: 3-core /RVV3/2×0.75+1×2.0 الكابل الدائري

إن شركة STEP هي مصنعة لخزانة السيطرة المتوازية في المصاعد الهيدروليكة و مقرها في الصين . نحن نوفر خط واسع النطاق من المنتجات ، متضمنة خزانة التحكم بالمصعد ، لوحة التحكم بمقصورة المصعد ، المقوم العكسي للمروحة ، محول التردد العام ، و الكثير .
