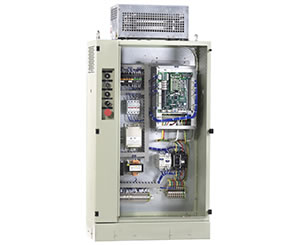

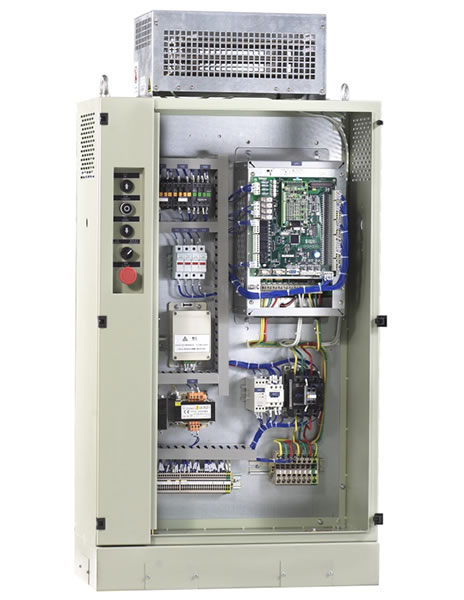

خزانة التحكم VVVF الموازيةة

الوصف الفني لخزانة التحكم VVVF المتوازية
مصدر الطاقة: AC380V~460V، 50/60Hz، 3 مراحل
نطاق الطاقة: 5.5kW~22kW
السرعة المُقدرة: 1.75m/s
جهاز التحكم الرئيسي: AS360
معيار سلامة خزانة التحكم بالمصعد المتوازية: GB7588/EN-81
طريقة الهبوط: الهبوط المباشر
دقة الهبوط: ≤±3mm
درجة حرارة البيئة: -10℃~ 45℃
لون الخزانة: رمادي قاتم أو لون خاص
أبعاد خزانة التحكم القياسية (mm): 1100×650×330
أبعاد صندوق المقاومة الكهربائية: 440×255×105~440×255×243
وصلة خزانة التحكم VVVF المتوازية
وصلة الطاقة: طرف مموج 16mm2
المحرك المناسب: محرك متزامن PM/ محرك غير متزامن AC
جهاز التشفير: تفاضلي، سحب و دفع، جهاز التجميع المفتوح
وصلة جهاز التشفير: فيشة DB15 قياسية لمحرك متزامن، طرفية لمحرك غير متزامن
الفرامل: DC110V/DC220V/AC220V، التيار الكهربائي ≤6A، الوصلة: طرف مموج 2.5mm2
محرك الباب: جهاز تشغيل AC220V VVVF
مفاتيح في غرفة الآلة: جهاز الضبط، حماية السرعة الزائدة المرتفعة (التي تكون لمحرك غير متزامن)، عجلات يدوية، مفاتيح تشغيل الطاقة في حالات الطوارئ و توقف EM لجانب المحرك
مفاتيح في العمود: مفتاح حد طرفي، مفتاح جهاز تخفيف الصدمات، مفتاح فرامل الحبل، مفتاح توقف pit EM و مفتاح التباطؤ (ماعدا مفتاح الحد)
مفاتيح في الجانب العلوي للعربة: مفتاح توقف EM للعربة، مفتاح توقف EM للجانب العلوي للسيارة، معدات السلامة، جهاز إستشعار الهبوط، مفتاح الحمولة الزائدة، الحمولة الخفيفة، الحمولة الكاملة (الجانب السفلي للعربة بدون نوع مصدر الطاقة)، مفتاح ستارة الضوء، مفتاح طرف السلامة و مفتاح جرس الوصول (النوع الإلكتروني).

مصدر الطاقة الخفيفة: AC220V لتجويف العربة و الجانب العلوي للعربة
نظام الإتصال الداخلي: خمسة أجزاء (نوع 4 خطوط)
فيشة كابل خزانة التحكم بالمصعد VVVF المتوازية: النوع الطرفي
كابل التنقل: كابل مسطح بـ 53 مركز-- TVVB53/52×0.75+1×2.0، كابل بـ 12 مركز -- TVVB12/12×0.75
كابل العرض: كابل دائري بـ 12 مركز -- RVV12/11×0.75+1×2.0
كابل الطلب: كابل بـ 2 مركز-- RVV2/2×0.75(لكل طابق)
كابل مفتاح العمود: كابل دائري بـ 19 مركز-- RVV19/18×0.75+1×2.0
