المميزات
1. إنها مُجهزة بجهاز التحكم بالمحرك iAstar AS380 الذي تم تحسينة بشكل كامل و إستخدام طريقة الإتصال سلسلة وصلة CAN، فإن منتجنا خزانة التحكم بدون غرفة تكون أسهل في التعديل.
2. إن هذا النظام له القدرة على تحقيق وظائف ذات طبيعية بشرية مثل التحكم المزدوج، التحكم بالمجموعة، المراقبة عن بعد و الإنقاذ في حالة الطوارئ، وبالتالي جعل تشغيل المصعد أكثر سلامة و آماناً.
3. بفضل تكوين النظام الجديد بلوحة توقف عربة المصعد و لوحة وظيفة العربة، وبالتالي يتم تقليل كمية كبيرة من الكابل بشكل كبير.
4. يتم تحقيق أفضل شعور تحرك بالمصعد و أعلى إستقرارية نظراً إلى نظام القيادة VVVF الممتاز.

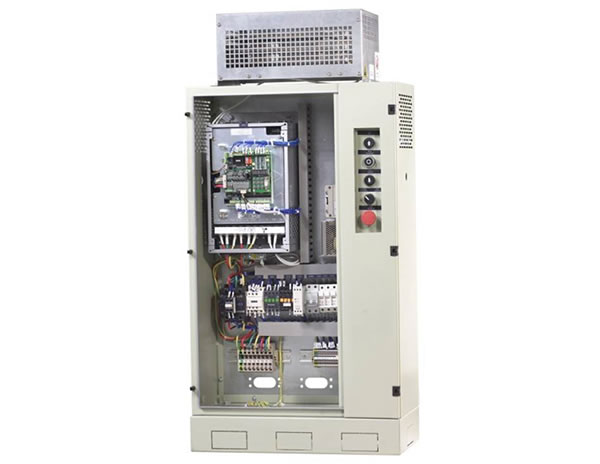

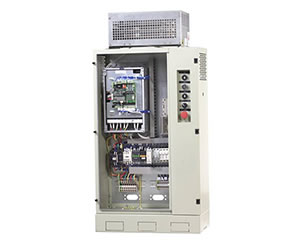

المعلمات الفنية لخزانة التحكم VVVF المتسلسلة الكاملة المتكاملة
مصدر الطاقة: AC380V~460V، 50/60Hz، ثلاثة مراحل
معدل الطاقة: 5.5kW~22kW
السرعة المُقدرة: ≤ 2.5m/s
جهاز التحكم الرئيسي لخزانة التحكم في المصعد المتكامل: جهاز التحكم بالمحرك المتكامل STEP iAstar-AS380
معيار السلامة: GB7588/EN-81
طريقة الهبوط: الهبوط المباشر

دقة الهبوط: ≤±3mm
درجة الحرارة البيئة: -10℃~ 45℃
لون الخزانة: الرمادي القاتم أو لون خاص
أبعاد خزانة التحكم القياسية (mm): 1000×580×300
أبعاد صندوق المقاومة الكهربائية: 420×255×117 ~ 420×255×255
طريقة التركيب: نوع الطابق

وصف الوصلة: طرف مموج
المحرك الملائم: محرك متزامن PM/ محرك غير متزامن AC
أداة التشفير: التوافقي، السحب و الدفع، جهاز التحكم المفتوح
وصلة أداء التشفير: فيشة DB15 قياسية للمحرك المتزامن، طرفية لمحرك غير متزامن
الفرامل: DC110V/DC220V/AC220V، التيار الكهربائي المُقدر ≤6A، الوصلة: طرف مموج 2.5mm²

محرك الباب: جهاز تشغيل AC220V VVVF
مفاتيح في غرفة الآلة: جهاز ضبط، حماية السرعة الزائدة المرتفعة (التي تكون للمحرك الغير المتزامن)، عجلة يدوية، مفاتيح تشغيل الطاقة في حالة الطوارئ و توقف EM الجانبي للمحرك

مفاتيح في العمود: مفتاح الحد الطرفي، مفتاح جهاز تخفيف الصدمات، مفتاح فرامل الحبل، مفتاح التباطؤ و مفتاح توقف pit EM (ما عدا مفتاح الحد)
مفاتيح في الجانب العلوي للعربة: مفتاح توقف EM للعربة، مفتاح توقف EM في الجانب العلوي للعربة، معدات السلامة، جهاز إستشهار الهبوط، الحمولة الزائدة، الحمولة الخفيفة، مفتاح الحمولة الكاملة (الجانب السفلي للعربة بدون نوع مصدر الطاقة)، مفتاح ستارة الضوء، مفتاح طرفي للسلامة و مفتاح جرس الوصول (نوع الإلكتروني)

مصدر الطاقة الخفيفة: AC220V لتجويف العربة و الجانب العلوي للعربة، AC36V للجانب العلوي للعربة
نظام الإتصال الداخلي لخزانة التحكم VVVF المتسلسلة المتكاملة: خمسة أطراف (نوع 4 خطوط)
فيشة الكابل: العلامة التجارية AMP
جهاز الإنقاذ: جهاز إنقاذ أوتوماتيكي (ARD)، جهاز إطلاق أو فك الفرامل أطراف مموجة بأحجام 16mm² و 2.5mm² .
كابل التنقل: كابل مسطح بـ 29 مركز-- TVVBP29/24×0.75+2×2P×0.75+1×2.0 ( نظام ذو وظيفة قياسية)

كابل الإتصال: كابل دائري بـ 4 مراكز -- RVVP4/2×2×0.75
كابل غلق الباب: كابل دائري بـ 3 مراكز -- RVV3/2×0.75+1×2.0
كابل مفتاح العمود: كابل دائري بـ 19 مركز -- RVV3/2×0.75+1×2.0 (نظام ذو وظيفة قياسية)
