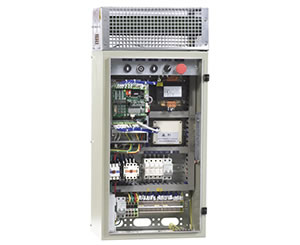

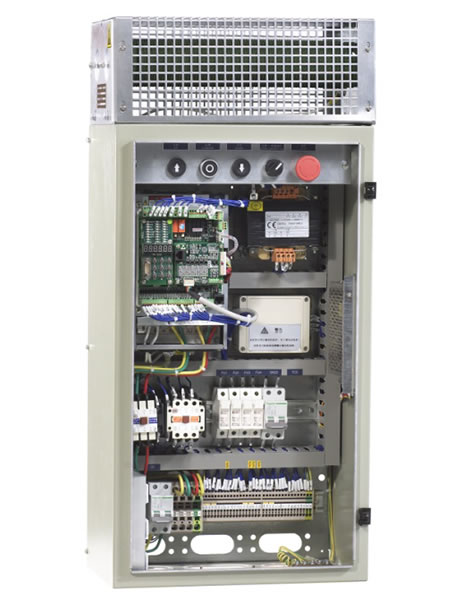

المعلمات الفنية لخزانة التحكم بالمصعد المنزلي المتكامل
مصدر الطاقة: AC220V~240V، 50/60Hz، AC380V~460V ذات مرحلة واحدة، 50/60Hz، 3 مراحل
نطاق الطاقة: 1.1kW~3.7kW
السرعة المُقدرة: 0.5m/s ~1.0m/s
جهاز التحكم الرئيسي لخزانة التحكم بالمصعد المنزلي المتكامل: جهاز التحكم بالمحرك المتكامل STEP iAstar-AS380 أو جهاز التحكم بالمحرك المتكامل iAstar-AS350
معيار السلامة: GB7588/EN-81
طريقة الهبوط: الهبوط المباشر
دقة الهبوط: ≤±3mm
درجة حرارة البيئة: -10℃~ 45℃
لون الخزانة: اللون الرمادي القاتم أو لون خاص
أبعاد خزانة التحكم القياسية (mm): 700×400×250
أبعاد صندوق المقاومة الكهربائية: 400×215×160
وصلة خزانة التحكم بالمصعد المنزلي المتكاملة
وصلة الطاقة: طرفية مموجة 16mm²
المحرك المناسب لخزانة التحكم بالمصعد المنزلي: محرك متزامن PM/محرك غير متزامن AC
جهاز التشفير: تفاضلي، سحب و دفع، جهاز التجميع المفتوح
وصلة جهاز التشفير: فيشة DB15 قياسية لمحرك متزامن، طرفي لمحرك غير متزامن
الفرامل: DC110V/DC220V/AC220V، التيار الكهربائي المُقدر ≤6A، الوصلة: طرفية مموجة 2.5mm²
محرك باب خزانة التحكم بالمصعد المنزلي المتكاملة: جهاز تشغيل AC220V VVVF
مفاتيح في غرفة الآلة: جهاز التشغيل، حماية السرعة الزائدة المرتفعة (الذي يكون لمحرك غير متزامن)، عجلات يدوية، مفاتيح تشغيل الطاقة في حالات الطوارئ و توقف EM لجانب المحرك

مفاتيح في العمود: مفتاح حد طرفي، مفتاح جهاز تخفيف الصدمات، مفتاح فرامل الحبل، مفتاح توقف pit EM مفتاح التباطؤ (ماعدا مفتاح الحد)
مفاتيح على الجانب العلوي للعربة: مفتاح توقف EM للعربة، مفتاح توقف EM للجانب العلوي للعربة، معدات السلامة، جهاز إستشعار الهبوط، مفتاح الحمولة الزائدة، الحمولة الخفيفة، الحمولة الكاملة (الجانب السفلي للعربة بدون نوع مصدر الطاقة)، مفتاح ستارة الضوء، مفتاح طرفي للسلامة و مفتاح جرس الوصول (نوع إلكتروني)
مصدر الطاقة الخفيفة: AC220V لتجويف العربة و الجانب العلوي لعربة المصعد، AC36V للجانب العلوي للعربة
نظام الإتصال الداخلي: خمسة أجزاء (نوع 4 خطوط)
فيشة الكابل: العلامة التجارية AMP
جهاز الإنقاذ: جهاز الإنقاذ الأوتوماتيكي (ARD)، جهاز إطلاق أو فك الفرامل الكهربائي: الأطراف المموجة تكون في أحجام 16mm² and 2.5mm² .
كابل التنقل: كابل مسطح بـ 29 مركز-- TVVBP29/24×0.75+2×2P×0.75+1×2.0 (نظام ذو وظيفة قياسية)
كابل الإتصال: 4 كابل دائري بـ 4 مراكز-- RVVP4/2×2×0.75
كابل غلق الباب: كابل دائري بـ 3 مراكز-- RVV3/2×0.75+1×2.0
كابل مفتاح أو تبديل العمود: كابل دائري بـ 19 مركز-- RVV19/18×0.75+1×2.0(نظام ذو وظيفة قياسية)
