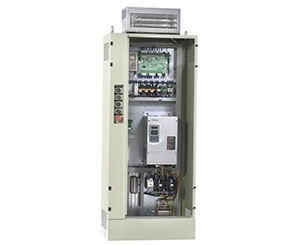

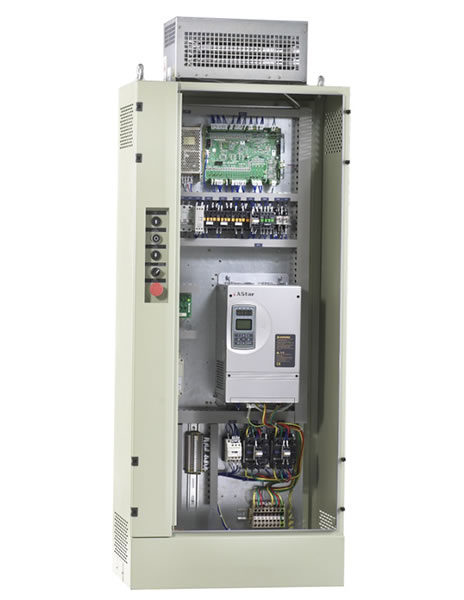

خزانة التحكم VVVF المتسلسلة الكاملة

المزايا
1. إنها مُجهزة بنظام التحكم المتسلسل الكامل، فإن منتجنا خزانة التحكم VVVF لها القدرة على القيام بوظائف إنسانية متعددة مثل التحكم المزدوج، التحكم بالمجموعة، المراقبة عن بعد، الإنقاذ في حالات الطوارئ، إلخ.
2. إن نظام محرك VVVF الممتاز يتم تركيبه في منتجنا من أجل ضمان أعلى أستقرار للمصعد و تقديم أفضل تجربة تنقل بالمصعد للركاب.
3. إن طريقة الإتصال المتسلسلة بوصلة CAN تعمل على تقليل بشكل كبير كمية مراكز الكابلات و توفير التكاليف التي يتم صرفها على الأسلاك و الكهرباء.

المعلمات الفنية لخزانة التحكم VVVF المتسلسلة الكاملة
مصدر الطاقة: AC380V~460V، 50/60Hz، 3 مراحل
نطاق الطاقة: 5.5kW~22kW
السرعة المُقدرة: ≤ 3.5m/s
جهاز التحكم الرئيسي لخزانة التحكم VVVF: لوحة STEP SM-01-F5021
معيار السلامة: GB7588/EN-81
طريقة الهبوط: هبوط مباشر
دقة الهبوط: ≤±3mm
درجة حرارة البيئة: -10℃~ 45℃
لون الخزانة: الرمادي القاتم أو اللون الخاص
أبعاد خزانة التحكم القياسية (mm): 1500×650×382
أبعاد صندوق المقاومة الكهربائية: 420×255×117~420×255×255

وصلة خزانة التحكم VVVF المتسلسلة الكاملة
وصلة الطاقة: طرفية مموجة 16mm2
العاكس الملائم: محرك STEP iAstar-AS320
المحرك المناسب: محرك متزامن PM/محرك غير متزامن AC
جهاز التشفير: توافقي، السحب و الدفع، جهاز تجميع مفتوح
وصلة جهاز التشفير: فيشة DB15 قياسية لمحرك متزامن، طرفي لمحرك غير متزامن
الفرامل: DC110V/DC220V/AC220V، التيار الكهربائي المُقدر ≤6A، الوصلة: طرف مموج
محرك الباب: جهاز تشغيل AC220V VVVF
مفاتيح في غرفة الآلة: جهاز الضبط، حماية السرعة الزائدة المرتفعة (والتي تكون لمحرك غير متزامن)، عجلة يدوية، مفاتيح تشغيل الطاقة في حالات الطوارئ و توقف EM الجانبي للمحرك
مفاتيح العمود: مفتاح حد طرفي، مفتاح جهاز تخفيف الصدمات، مفتاح فرامل الحبل، مفتاح توقف pit EM و مفتاح التباطؤ (ماعدا مفتاح الحد)
مفاتيح في الجانب العلوي للعربة: مفتاح توقف EM للعربة، مفتاح توقف EM للجانب العلوي للعربة، معدات السلامة، جهاز إستشعار الهبوط، الحمولة الزائدة، مفتاح الحمولة الزائدة، الحمولة الخفيفة، الحمولة الكاملة (الجانب السفلي للعربة بدون نوع مصدر الطاقة)، مفتاح ستارة الضوء، مفتاح طرف السلامة و مفتاح جرس الوصول (نوع الإلكتروني)
مصدر الطاقة الخفيفة: AC220V لتجويف العربة و الجانب العلوي للعربة، AC36V للجانب العلوي للعربة
نظام الإتصال الداخل لخزانة التحكم VVVF المتسلسلة الكاملة: خمسة أجزاء (نوع 4 خطوط)
فيشة الكابل: العلامة التجارية AMP
جهاز إنقاذ: جهاز إنقاذ أوتوماتيكي (ARD)، جهاز إطلاق أو فك الفرامل الكهربائي: الأطراف المموجة تكون في أحجام 16mm2 و 2.5mm2 .
كابل التنقل: كابل مسطح بـ 40 مركز -- TVVBP40/36×0.75+2×2P×0.75+1×2.0 (نظام ذو وظيفة قياسية)
كابل الإتصال: كابل دائري بـ 4 مراكز-- RVVP4/2×2×0.75
كابل غلق الباب: كابل دائري بـ 3 مراكز-- RVV3/2×0.75+1×2.0
كابل مفتاح العمود: كابل دائري بـ 25 مركز-- RVV25/24×0.75+1×2.0 (نظام ذو وظيفة قياسية)
